Роликовый подшипник TSM 50 RB

Подшипник TSM 50 RB — это импортный роликовый радиальный сферический подшипник, однорядный, обозначение основновного исполнения TSM50, размер 50*0*0 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 50 мм
Наружный диаметр: 0 мм
Ширина: 0 мм
Масса: 4.72 кг

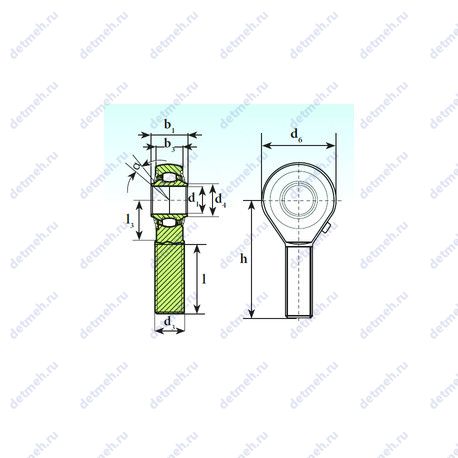

Подшипник TSM 50 RB чертеж — Чертеж подшипника TSM 50 RB

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника TSM 50 RB

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

Тип - сферический;
Основной тип - роликовый радиальный сферический;
Форма роликов - бочкообразные;
Обозначение - tsm 50 rb;
Нагрузка - радиальная;
Тела качения - ролики;

Прочие характеристики:

Резьба (G) - m48x2;
Размер (B3) - 45 мм.;
Размер (l3 min.) - 65 мм.;
Размер (h) - 185 мм.;
Размер (d6) - 117 мм.;
Размер (d4) - 56.7 мм.;
Размер (b1) - 60 мм.;
Размер (I) - 105;
Уплотнение - есть;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Внутренний диаметр (d1) - 50;
Угол наклона (α) - 8.5°;
Масса - 4.720 кг;
Внутренний диаметр - 50 мм;

Пропускная способность:

Грузоподъемность статическая - 120 кн;
Грузоподъемность динамическая - 105 кн;

В таблице приведены основные размеры подшипника TSM 50 RB, технические характеристики и номинальные значения.

Таблица модификаций подшипника TSM 50 RB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
TSM 50 BB	Роликовый радиальный сферический подшипник, однорядный.	50	0	0	5

Модификации подшипника TSM 50 RB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
