Роликовый подшипник TSM 35 RB

Подшипник TSM 35 RB — это импортный роликовый радиальный сферический подшипник, однорядный, обозначение основновного исполнения TSM35, размер 35*0*0 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 35 мм
Наружный диаметр: 0 мм
Ширина: 0 мм
Масса: 1.637 кг

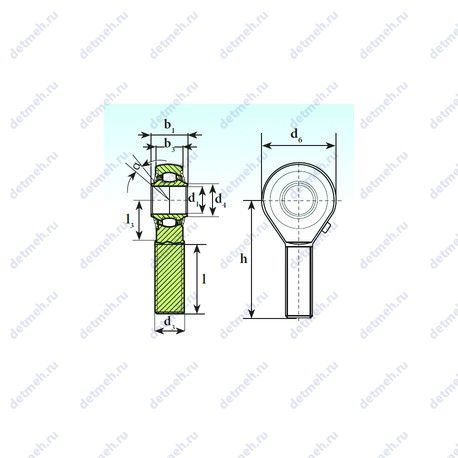

Подшипник TSM 35 RB чертеж — Чертеж подшипника TSM 35 RB

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника TSM 35 RB

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

Тип - сферический;
Основной тип - роликовый радиальный сферический;
Форма роликов - бочкообразные;
Обозначение - tsm 35 rb;
Нагрузка - радиальная;
Тела качения - ролики;

Прочие характеристики:

Резьба (G) - m36x2;
Размер (B3) - 28 мм.;
Размер (l3 min.) - 45 мм.;
Размер (h) - 140 мм.;
Размер (d6) - 81 мм.;
Размер (d4) - 40 мм.;
Размер (b1) - 43 мм.;
Размер (I) - 85;
Уплотнение - есть;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Внутренний диаметр (d1) - 35;
Угол наклона (α) - 8.0°;
Масса - 1.637 кг;
Внутренний диаметр - 35 мм;

Пропускная способность:

Грузоподъемность статическая - 64 кн;
Грузоподъемность динамическая - 60 кн;

В таблице приведены основные размеры подшипника TSM 35 RB, технические характеристики и номинальные значения.

Таблица модификаций подшипника TSM 35 RB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
TSM 35 BB	Роликовый радиальный сферический подшипник, однорядный.	35	0	0	1.6

Модификации подшипника TSM 35 RB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
