Роликовый подшипник 22216-E1-K + H316
Подшипник 22216-E1-K + H316 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22216, размер 80*140*33 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 80 мм
Наружный диаметр: 140 мм
Ширина: 33 мм
Масса: 2.08 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

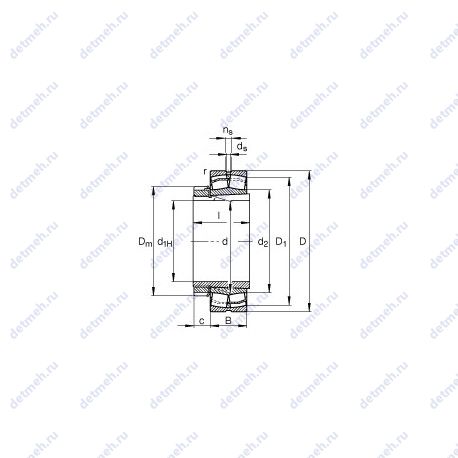

Таблица размеров и характеристик подшипника 22216-E1-K + H316
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m1: 1.04 kg
- Y0: 3.07
- nG: 6200 1/min
- nB: 33500 n
- Da max.: 129 мм.
- Y1: 3.14
- Y2: 4.67
- ds: 3.2 мм.
- ns: 6.5 мм.
- Размер (r): 2 мм.
- e: 0.22
- d2: 94.9 мм.
- d1H: 70 мм.
- Ba min.: 12 мм.
- c: 17 мм.
- Dm: 105 мм.
- l: 59 мм.
- Размер сопряженных деталей (da max): 94 мм
- Размеры. мм: 70x140x33
- Размер сопряженных деталей (db min): 85 мм.
- Размер сопряженных деталей (ra max.): 2 мм
- Размер (D1): 126.8 мм.
- m: 2.08 kg
- Cr: 250000 n
- C0r: 270000 n
Классификация:
- Тип: сферический
- Условное обозначение. закрепительная втулка: h316
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 22216-e1-k + h316
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 70 мм
- Внешний диаметр: 140 мм
- Высота. мм: 33
- Ширина (высота) (B): 33 мм
- Внутренний диаметр (d): 80 мм
- Наружный диаметр (D): 140 мм
В таблице приведены основные размеры подшипника 22216-E1-K + H316, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22216-E1-K + H316
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22216 | Основное исполнение. | 80 | 140 | 33 | 2.28 |
| 22216C | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 140 | 33 | 2.12 |
| 22216EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 140 | 33 | 2.19 |
| 22216 K | Коническое внутреннее отверстие, конусность 1:12. | 80 | 140 | 33 | 2.28 |
| 22216CK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 140 | 33 | 2.07 |
| 22216CY | Штампованный сепаратор из листовой латуни. | 80 | 140 | 33 | 2.13 |
| 22216 E | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 140 | 33 | 2.1 |
| 22216MB | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 140 | 33 | 2.07 |
| 22216CJ | Штампованный сепаратор из стального листа. | 80 | 140 | 33 | 2.2 |
| 22216YM | Штампованный сепаратор из листовой латуни. | 80 | 140 | 33 | 2.2 |
| 22216CYK | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. | 80 | 140 | 33 | 2.13 |
| 22216-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 140 | 33 | 2.1 |
| 22216EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 140 | 33 | 2.19 |
| 22216RHR | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 140 | 33 | 2.17 |
| 22216AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 140 | 33 | 2.24 |
| 22216MBK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 140 | 33 | 2.09 |
| 22216 EK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 140 | 33 | 2.1 |
| LH-22216E | Материал STJ1 (температура 250°C).. | 80 | 140 | 33 | 1.99 |
| LH-22216B | Материал STJ1 (температура 250°C).. | 80 | 140 | 33 | 2.15 |
| 22216EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 140 | 33 | 2.01 |
| 22216RHRK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 140 | 33 | 2.13 |
| 22216 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 140 | 33 | 2.1 |
| 22216-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 80 | 140 | 40 | 2.4 |
| 22216AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 140 | 33 | 2.24 |
| 22216MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 140 | 33 | 2.05 |
| 22216-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 80 | 140 | 33 | 2.08 |
| 22216YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 140 | 33 | 2.2 |
| 22216 E/C3 | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 140 | 33 | 2.1 |
| 22216EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 80 | 140 | 33 | 2.15 |
| 22216EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 140 | 33 | 2.11 |
| 22216EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 140 | 33 | 2.16 |
| 22216 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 140 | 33 | 2.1 |
| 22216CYW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 140 | 33 | 2.11 |
| 22216CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 140 | 33 | 2.05 |
| LH-22216EK | Коническое внутреннее отверстие, конусность 1:12. Материал STJ1 (температура 250°C).. | 80 | 140 | 33 | 1.94 |
| LH-22216BK | Коническое внутреннее отверстие, конусность 1:12. Материал STJ1 (температура 250°C).. | 80 | 140 | 33 | 2.11 |
| 22216EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 80 | 140 | 33 | 2.01 |
| 22216-2RSK | Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения типа RS с обеих сторон подшипника. | 80 | 140 | 40 | 2.4 |
| 22216 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 140 | 33 | 1.97 |
| 22216MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 140 | 33 | 2.07 |
Модификации подшипника 22216-E1-K + H316 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
