Роликовый подшипник WS22226-E1-2RSR
Подшипник WS22226-E1-2RSR — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22226, размер 130*230*75 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 130 мм
Наружный диаметр: 230 мм
Ширина: 75 мм
Масса: 12.8 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

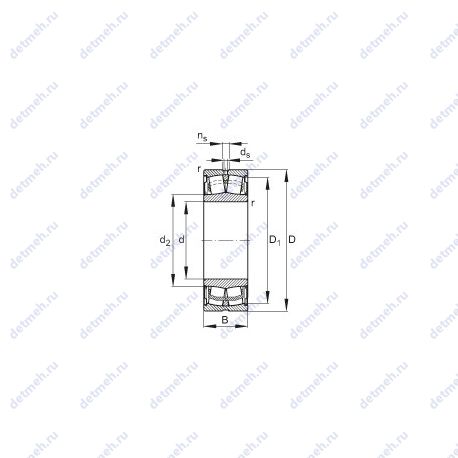

Таблица размеров и характеристик подшипника WS22226-E1-2RSR
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Cr: 760000 n
- d2: 146.6 мм.
- da min.: 144 мм.
- Размер (r): 3 мм.
- ns: 12.2 мм.
- ds: 6.3 мм.
- Y2: 3.9
- Y1: 2.62
- Da max.: 217.5 мм.
- nG: 780 1/min
- Cur: 79000 n
- Y0: 2.56
- e: 0.26
- C0r: 890000 n
- m: 12.8 kg
- Размер (D1): 217.5 мм.
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размеры. мм: 130x230x75
Классификация:
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
- Обозначение: ws22226-e1-2rsr
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 230 мм
- Внутренний диаметр (d): 130 мм
- Ширина (высота) (B): 75 мм
- Высота. мм: 75
- Внешний диаметр: 230 мм
- Внутренний диаметр: 130 мм
В таблице приведены основные размеры подшипника WS22226-E1-2RSR, технические характеристики и номинальные значения.
Таблица модификаций подшипника WS22226-E1-2RSR
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22226 | Основное исполнение. | 130 | 236 | 64 | 11.37 |
| 22226B | Роликовый радиальный сферический подшипник, двухрядный. | 130 | 230 | 64 | 11.2 |
| 22226EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 130 | 230 | 64 | 11.6 |
| 22226BK | Коническое внутреннее отверстие, конусность 1:12. | 130 | 230 | 64 | 10.9 |
| 22226 K | Коническое внутреннее отверстие, конусность 1:12. | 130 | 236 | 64 | 11.37 |
| 22226 E | Роликовый радиальный сферический подшипник, двухрядный. | 130 | 230 | 64 | 11 |
| 22226CJ | Штампованный сепаратор из стального листа. | 130 | 230 | 64 | 11.4 |
| 22226YM | Штампованный сепаратор из листовой латуни. | 130 | 230 | 64 | 11.4 |
| 22226AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 130 | 230 | 64 | 11.6 |
| 22226RHR | Роликовый радиальный сферический подшипник, двухрядный. | 130 | 230 | 64 | 11.6 |
| 22226 EK | Коническое внутреннее отверстие, конусность 1:12. | 130 | 230 | 64 | 11 |
| 22226-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 130 | 230 | 64 | 11.1 |
| 22226EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 130 | 230 | 64 | 11.6 |
| 22226MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11 |
| 22226AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 130 | 230 | 64 | 11.6 |
| 22226 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11 |
| 22226RHRK | Коническое внутреннее отверстие, конусность 1:12. | 130 | 230 | 64 | 11.3 |
| 22226EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 130 | 230 | 64 | 11 |
| 22226EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11.3 |
| 22226EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11 |
| 22226CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11.4 |
| 22226YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11.4 |
| 22226EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 130 | 230 | 64 | 11 |
| 22226 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11 |
| 22226-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 130 | 230 | 64 | 10.9 |
| 22226 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 10.4 |
| 22226EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 10.74 |
| 22226 MAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11.54 |
| 22226KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11.4 |
| 22226-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11.2 |
| 22226 MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11.1 |
| 22226 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 10.4 |
| 22226L11CAM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава. | 130 | 230 | 64 | 0 |
| 22226EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 10.9 |
| 22226 EK/C3 | Коническое внутреннее отверстие, конусность 1:12. | 130 | 230 | 64 | 10.957 |
| 22226CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11.4 |
| 22226CJW33C2 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11.4 |
| 22226YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11.4 |
| 22226CJW33C4 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 11.4 |
| 22226 KMBW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 230 | 64 | 10.78 |
Модификации подшипника WS22226-E1-2RSR - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| BS2-2226-2CS5K/VT143 | 130 | 230 | 75 | Проточка на внешнем кольце для смазки | ||
| BS2-2226-2CS5/VT143 | 130 | 230 | 75 |
