Роликовый подшипник 24168-E1

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Пропускная способность:

• Частота вращения номинальная: 380 об/мин
• Частота вращения предельная: 630 об/мин
• Грузоподъемность статическая: 8500 кн
• Грузоподъемность динамическая: 5400 кн

Прочие характеристики:

• Граничная нагрузка по усталости (Pu): 630
• Уплотнение: нет
• Размер (D1): 484.1 мм.
• Размер сопряженных деталей (Da max.): 560
• Размер сопряженных деталей (da min.): 360
• Исполнение: x-life
• Размер (n): 17.7
• Размер (d5): 9.5 об/мин
• Размеры. мм: 340x580x243
• Количество дорожек качения: 2
• Размер сопряженных деталей (ra max.): 4

Исходные данные для расчета:

• Расчетный коэффициент (e): 0.42
• Расчетный коэффициент (Y0): 1.58
• Расчетный коэффициент (Y1): 1.61
• Расчетный коэффициент (Y2): 2.4

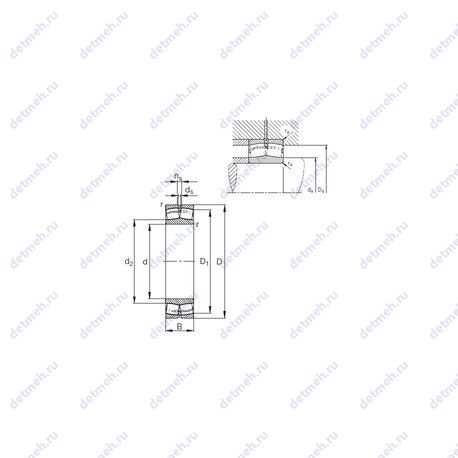

Габаритные и посадочные размеры:

• Радиус наружней фаски: 5 мм.
• Высота. мм: 243
• Внутренний диаметр: 340 мм
• Внешний диаметр: 580 мм
• Ширина (высота) (B): 243 мм.
• Ширина наружной обоймы (C): 243 мм.
• Масса: 257 кг

Классификация:

• Тип: сферический
• Тела качения: ролики
• Форма роликов: бочкообразные
• Обозначение: 24168-e1
• Основной тип: роликовый радиальный сферический
• Нагрузка: радиальная
