Роликовый подшипник 238/1060-B-MB
Подшипник 238/1060-B-MB — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 238/1060, размер 1060*1280*165 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 1060 мм
Наружный диаметр: 1280 мм
Ширина: 165 мм
Масса: 435 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

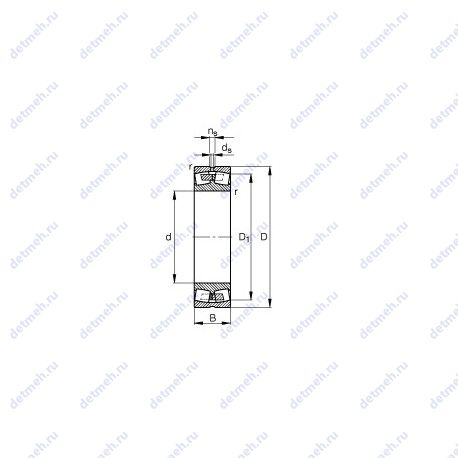

Таблица размеров и характеристик подшипника 238/1060-B-MB
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 435 kg
- da min.: 1083 мм.
- Размер (r): 6 мм.
- ns: 17.7 мм.
- ds: 9.5 мм.
- Y2: 9.2
- Y1: 6.18
- Da max.: 1257 мм.
- nG: 480 1/min
- Cur: 980000 n
- Y0: 6.04
- e: 0.11
- C0r: 16100000 n
- Cr: 5100000 n
- Размер (D1): 1218.6 мм.
- Размер сопряженных деталей (ra max.): 5 мм
- Размеры. мм: 1060x1280x165
Классификация:
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 238/1060-b-mb
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 1280 мм.
- Внутренний диаметр (d): 1060 мм.
- Ширина (высота) (B): 165 мм.
- Высота. мм: 165
- Внешний диаметр: 1280 мм
- Внутренний диаметр: 1060 мм
В таблице приведены основные размеры подшипника 238/1060-B-MB, технические характеристики и номинальные значения.
Таблица модификаций подшипника 238/1060-B-MB
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 238/1060 | Основное исполнение. | 1060 | 1280 | 165 | 435 |
| 238/1060 K | Коническое внутреннее отверстие, конусность 1:12. | 1060 | 1280 | 165 | 435 |
| 238/1060W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 1060 | 1280 | 165 | 440 |
| 238/1060 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 1060 | 1280 | 165 | 440 |
| 238/1060-B-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 1060 | 1280 | 165 | 421 |
| 238/1060 CAMA/W20 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 1060 | 1280 | 165 | 435 |
| 238/1060 CAKMA/W20 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 1060 | 1280 | 165 | 420 |
Модификации подшипника 238/1060-B-MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 238/1060 CW33 | 1060 | 1280 | 165 | |||
| 238/1060-B-K-MB | 1060 | 1280 | 165 | Проточка на внешнем кольце для смазки | ||
| 238/1060 | 1060 | 1280 | 165 | |||
| 238/1060 K | 1060 | 1280 | 165 | Проточка на внешнем кольце для смазки | ||
| 238/1060W33 | 1060 | 1280 | 165 | |||
| 238/1060 CAKMA/W20 | 1060 | 1280 | 165 | Проточка на внешнем кольце для смазки | ||
| 238/1060 CAMA/W20 | 1060 | 1280 | 165 |
