Роликовый подшипник 23232-E1-K-TVPB
Подшипник 23232-E1-K-TVPB — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23232, размер 160*290*104 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 160 мм
Наружный диаметр: 290 мм
Ширина: 104 мм
Масса: 27.7 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

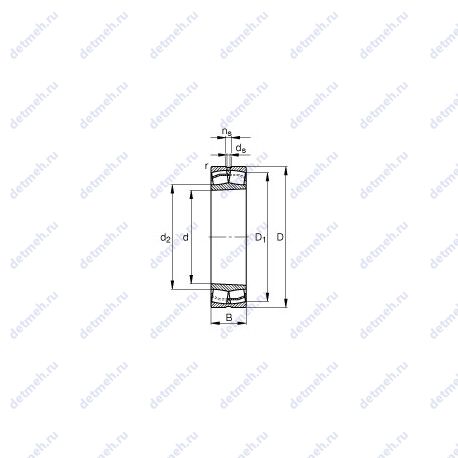

Таблица размеров и характеристик подшипника 23232-E1-K-TVPB
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- C0r: 1910000 n
- Основные размеры по DIN 635-2. с коническим отверстием. конусность 1: 12
- d2: 186.7 мм.
- da min.: 174 мм.
- Размер (r): 3 мм.
- ns: 15 мм.
- ds: 8 мм.
- Y2: 2.98
- Y1: 2
- Da max.: 276 мм
- nB: 1300 1/min
- nG: 2210 1/min
- Cur: 146000 n
- Y0: 1.96
- e: 0.34
- Cr: 1460000 n
- m: 27.7 kg
- Размер (D1): 249.3 мм.
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размеры. мм: 160x290x104
Классификация:
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 23232-e1-k-tvpb
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 290 мм
- Внутренний диаметр (d): 160 мм
- Ширина (высота) (B): 104 мм.
- Высота. мм: 104
- Внешний диаметр: 290 мм
- Внутренний диаметр: 160 мм
В таблице приведены основные размеры подшипника 23232-E1-K-TVPB, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23232-E1-K-TVPB
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23232 | Основное исполнение. | 160 | 290 | 104 | 31 |
| 23232B | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 104 | 30 |
| 23232R | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 104 | 31 |
| 23232E | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 104 | 30.4 |
| 23232EK | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 104 | 30.4 |
| 23232YM | Штампованный сепаратор из листовой латуни. | 160 | 290 | 104 | 30 |
| 23232MB | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 104 | 32.46 |
| 23232BK | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 104 | 29.1 |
| 23232RK | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 104 | 30.1 |
| 23232 K | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 104 | 31 |
| 23232W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 30 |
| 23232CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 104 | 30.5 |
| 23232RHA | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 104 | 29.4 |
| 23232MBK | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 104 | 31.56 |
| 23232A2X | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 160 | 290 | 104 | 30.7 |
| 23232CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 104 | 30.5 |
| 23232A2XK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 160 | 290 | 104 | 30.7 |
| 23232RHAK | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 104 | 28.5 |
| TL23232CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 104 | 30.5 |
| 23232YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 30 |
| 23232EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 34.4 |
| 23232EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 33.9 |
| 23232CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 28.89 |
| 23232 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 29.8 |
| 23232 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 28.9 |
| TL23232CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 104 | 30.5 |
| 23232MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 31.19 |
| 23232EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 31.15 |
| 23232EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 32.45 |
| 23232 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 28.9 |
| 23232-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 104 | 29.8 |
| 23232KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 30 |
| 23232-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 31.2 |
| 23232 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 31 |
| 23232YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 30 |
| 23232 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 30 |
| 23232KYMW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 30 |
| 23232-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 160 | 290 | 104 | 28.6 |
| 23232-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 104 | 28.5 |
| 23232-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 104 | 29.3 |
Модификации подшипника 23232-E1-K-TVPB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 30232 J2/DF | 160 | 290 | 104 |
