Роликовый подшипник 23228-E1A-K-M + AHX3228G
Подшипник 23228-E1A-K-M + AHX3228G — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23228, размер 140*250*88 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 140 мм
Наружный диаметр: 250 мм
Ширина: 88 мм
Масса: 17.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме) Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

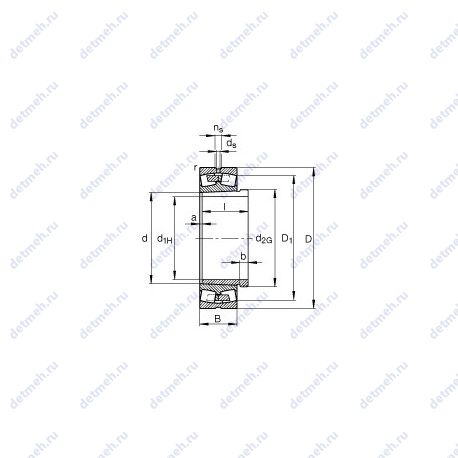

Таблица размеров и характеристик подшипника 23228-E1A-K-M + AHX3228G
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер (r): 3 мм.
- Y0: 2
- Cur: 112000 n
- nG: 2600 1/min
- nB: 1580 1/min
- Da max.: 236 мм
- Y1: 2.04
- Y2: 3.04
- ds: 6.3 мм.
- ns: 12.2 мм.
- e: 0.33
- da min.: 154 мм.
- m1: 1.72 кг. стяжная втулка
- d1H: 135 мм.
- l: 104 мм.
- b: 15 мм.
- d2G: m150x2
- Размеры. мм: 135x250x88
- Размер (a): 5 мм.
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размер (D1): 216 мм.
- m: 17.6 kg
- Cr: 1090000 n
- C0r: 1400000 n
Классификация:
- Тип: сферический
- Условное обозначение. стяжная втулка: ahx3228g
- Нагрузка: радиальная
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 23228-e1a-k-m + ahx3228g
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 135 мм
- Внешний диаметр: 250 мм
- Высота. мм: 88
- Ширина (высота) (B): 88 мм.
- Внутренний диаметр (d): 140 мм
- Наружный диаметр (D): 250 мм
В таблице приведены основные размеры подшипника 23228-E1A-K-M + AHX3228G, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23228-E1A-K-M + AHX3228G
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23228 | Основное исполнение. | 140 | 250 | 88 | 19 |
| 23228B | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 250 | 88 | 18.8 |
| 23228C | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 250 | 88 | 20.86 |
| 23228 K | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 88 | 19 |
| 23228CK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 88 | 20.32 |
| 23228RH | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 250 | 88 | 19 |
| 23228AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 250 | 88 | 19.3 |
| 23228MB | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 250 | 88 | 19.32 |
| 23228BK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 88 | 18.2 |
| 23228AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 250 | 88 | 19.3 |
| 23228W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 18.5 |
| 23228RHK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 88 | 18.4 |
| 23228CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 250 | 88 | 18.8 |
| 23228MBK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 88 | 18.72 |
| 23228EX1 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 250 | 88 | 18.8 |
| 23228CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 88 | 18.8 |
| 23228-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 140 | 250 | 88 | 19.5 |
| 23228EX1K | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 250 | 88 | 18.8 |
| TL23228CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 250 | 88 | 18.8 |
| 23228 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 20.7 |
| 23228EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 18.45 |
| 23228EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 18.04 |
| 23228 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 17.7 |
| 23228EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 17.48 |
| TL23228CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 88 | 18.8 |
| 23228EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 17.89 |
| 23228 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 17.7 |
| 23228MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 18.59 |
| 23228-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 250 | 88 | 18.3 |
| 23228-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 19.19 |
| 23228 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 19 |
| 23228-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 140 | 250 | 88 | 17.1 |
| 23228CC5S3W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Рабочая температура (термическая стабилизация) до 300°C. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 20.704 |
| 23228 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 19 |
| 23228-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 88 | 17.6 |
| 23228-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 18 |
| 23228-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 140 | 250 | 88 | 17.1 |
| 23228-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 140 | 250 | 88 | 19 |
| 23228 EKW33+H2328 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 125 | 250 | 88 | 24 |
| 23228 KCW33+H2328 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 88 | 17.7 |
Модификации подшипника 23228-E1A-K-M + AHX3228G - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
