Роликовый подшипник 230S.1600

Подшипник 230S.1600 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 230, размер 406.4*650*225 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: FAG
  3. Внутренний диаметрВнутренний диаметр: 406.4 мм
  4. Наружный диаметрНаружный диаметр: 650 мм
  5. ШиринаШирина: 225 мм
  6. МассаМасса: 225 кг

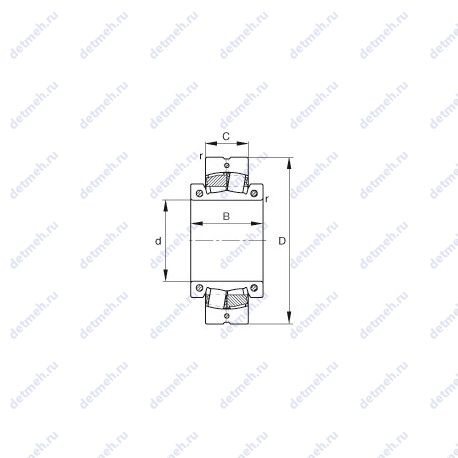

Подшипник 230S.1600 чертеж
Чертеж подшипника 230S.1600

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс S1 — Рабочая температура (термическая стабилизация) до 200°C

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица размеров и характеристик подшипника 230S.1600

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

  • Cr - 3100000 n;
  • Ma - 120 nm;
  • Mi - 295 nm;
  • Fa max. - 60000 n;
  • Размер (r) - 5 мм.;
  • Y2 - 4.77;
  • Y1 - 3.2;
  • nG - 370 1/min;
  • Cur - 425000 n;
  • Y0 - 3.13;
  • e - 0.21;
  • C0r - 5850000 n;
  • m - 225 kg;
  • Размеры. мм - 406.4x650x157;

Классификация:

  • Условное обозначение. стационарный корпус. исполнение для США - sdaf088k/16;
  • Условное обозначение. двухрядный радиальный сферический роликоподшипник. неразъемный - 23088k;
  • Тип - сферический;
  • Основной тип - роликовый радиальный сферический;
  • Нагрузка - радиальная;
  • Обозначение - 230s.1600;
  • Форма роликов - бочкообразные;
  • Тела качения - ролики;

Габаритные и посадочные размеры:

  • Наружный диаметр (D) - 650 мм.;
  • Внутренний диаметр (d) - 406.4 мм.;
  • Ширина наружной обоймы (C) - 157 мм.;
  • Ширина (высота) (B) - 225 мм.;
  • Высота. мм - 157;
  • Внешний диаметр - 650 мм;
  • Внутренний диаметр - 406.4 мм;

В таблице приведены основные размеры подшипника 230S.1600, технические характеристики и номинальные значения.

Таблица модификаций подшипника 230S.1600

НомерТехнические требованияd,ммD,ммB,ммm,кг
230S.1500Рабочая температура (термическая стабилизация) до 200°C.381600225192
230SM380-MAРоликовый радиальный сферический подшипник, двухрядный.380600225204
230SM410-MAРоликовый радиальный сферический подшипник, двухрядный.410650225222
230SM420-MAРоликовый радиальный сферический подшипник, двухрядный.420650235246
230SM400-MAРоликовый радиальный сферический подшипник, двухрядный.400620225214

Модификации подшипника 230S.1600 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
