Роликовый подшипник 22326-E1-K-T41A
Подшипник 22326-E1-K-T41A — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22326, размер 130*280*93 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 130 мм
Наружный диаметр: 280 мм
Ширина: 93 мм
Масса: 27.4 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

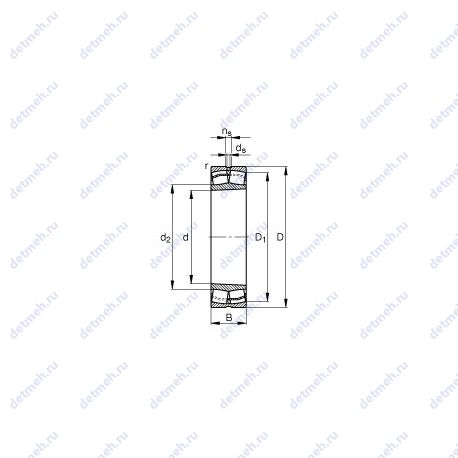

Таблица размеров и характеристик подшипника 22326-E1-K-T41A
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Cr: 1250000 n
- d2: 162.2 мм.
- da min.: 147 мм.
- Размер (r): 4 мм.
- ns: 17.7 мм.
- ds: 9.5 мм.
- Y2: 3.06
- Y1: 2.06
- Da max.: 263 мм.
- nB: 1870 1/min
- nG: 2650 1/min
- Cur: 117000 n
- Y0: 2.01
- e: 0.33
- C0r: 1370000 n
- m: 27.4 kg
- Размер (D1): 239.5 мм.
- Размер сопряженных деталей (ra max.): 3 мм
- Размеры. мм: 130x280x93
Классификация:
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 22326-e1-k-t41a
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 280 мм
- Внутренний диаметр (d): 130 мм
- Ширина (высота) (B): 93 мм
- Высота. мм: 93
- Внешний диаметр: 280 мм
- Внутренний диаметр: 130 мм
В таблице приведены основные размеры подшипника 22326-E1-K-T41A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22326-E1-K-T41A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22326 | Основное исполнение. | 130 | 280 | 93 | 28.13 |
| 22326B | Роликовый радиальный сферический подшипник, двухрядный. | 130 | 280 | 93 | 26.8 |
| 22326YM | Штампованный сепаратор из листовой латуни. | 130 | 280 | 93 | 28.2 |
| 22326CJ | Штампованный сепаратор из стального листа. | 130 | 280 | 93 | 28.2 |
| 22326EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 130 | 280 | 93 | 28.4 |
| 22326BK | Коническое внутреннее отверстие, конусность 1:12. | 130 | 280 | 93 | 26.2 |
| 22326 K | Коническое внутреннее отверстие, конусность 1:12. | 130 | 280 | 93 | 28.13 |
| 22326AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 130 | 280 | 93 | 27.3 |
| 22326CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 130 | 280 | 93 | 28.1 |
| 22326RHR | Роликовый радиальный сферический подшипник, двухрядный. | 130 | 280 | 93 | 28.5 |
| 22326W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 28.5 |
| 22326 VA | Исполнение для конкретной области применения. | 130 | 280 | 93 | 29 |
| 22326-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 130 | 280 | 93 | 28 |
| 22326EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 130 | 280 | 93 | 28.4 |
| 22326CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 130 | 280 | 93 | 28.1 |
| 22326AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 130 | 280 | 93 | 27.3 |
| 22326RHRK | Коническое внутреннее отверстие, конусность 1:12. | 130 | 280 | 93 | 27.9 |
| 22326MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 26.9 |
| 22326 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 130 | 280 | 93 | 29 |
| 22326YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 28.2 |
| 22326EVBC4 | Отклонения основных размеров. | 130 | 280 | 93 | 0 |
| 22326CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 28.33 |
| 22326CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 28.2 |
| 22326 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 28.82 |
| 22326 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 26.7 |
| 22326EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 31.64 |
| 22326EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 30.8 |
| 22326EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 130 | 280 | 93 | 31.6 |
| 22326-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 130 | 280 | 93 | 27.4 |
| 22326UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 130 | 280 | 93 | 28.32 |
| 22326UAVS1 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 200°C. | 130 | 280 | 93 | 28.32 |
| 22326EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 30.3 |
| 22326EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 130 | 280 | 93 | 31.2 |
| 22326EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 29.85 |
| TL22326CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 130 | 280 | 93 | 27.8 |
| 22326CYW502 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 130 | 280 | 93 | 28.97 |
| 22326KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 28.2 |
| 22326-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 26.8 |
| 22326 MAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 29.6 |
| 22326 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 130 | 280 | 93 | 26.7 |
Модификации подшипника 22326-E1-K-T41A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
