Роликовый подшипник 22324-E1-K-T41A
Подшипник 22324-E1-K-T41A — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22324, размер 120*260*86 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 120 мм
Наружный диаметр: 260 мм
Ширина: 86 мм
Масса: 22.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

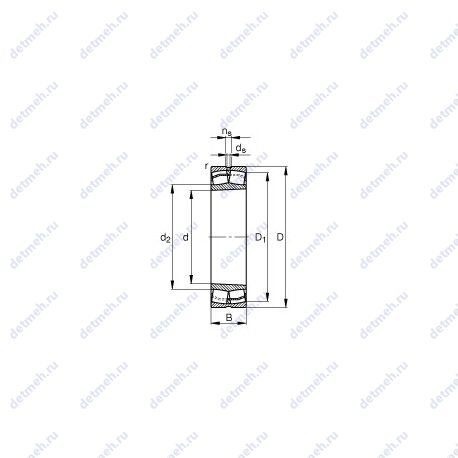

Таблица размеров и характеристик подшипника 22324-E1-K-T41A
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Cr: 1080000 n
- d2: 150.7 мм.
- da min.: 134 мм.
- Размер (r): 3 мм.
- ns: 15 мм.
- ds: 8 мм.
- Y2: 3.06
- Y1: 2.06
- Da max.: 246 мм
- nB: 2070 1/min
- nG: 2850 1/min
- Cur: 103000 n
- Y0: 2.01
- e: 0.33
- C0r: 1170000 n
- m: 22.1 kg
- Размер (D1): 222.4 мм.
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размеры. мм: 120x260x86
Классификация:
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 22324-e1-k-t41a
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 260 мм
- Внутренний диаметр (d): 120 мм
- Ширина (высота) (B): 86 мм
- Высота. мм: 86
- Внешний диаметр: 260 мм
- Внутренний диаметр: 120 мм
В таблице приведены основные размеры подшипника 22324-E1-K-T41A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22324-E1-K-T41A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22324 | Основное исполнение. | 120 | 260 | 86 | 22.378 |
| 22324B | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 21.5 |
| 22324CJ | Штампованный сепаратор из стального листа. | 120 | 260 | 86 | 22.6 |
| 22324EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 260 | 86 | 22.6 |
| 22324YM | Штампованный сепаратор из листовой латуни. | 120 | 260 | 86 | 22.6 |
| 22324EM | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 23.21 |
| 22324BK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 21 |
| 22324 K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 22.378 |
| 22324 VA | Исполнение для конкретной области применения. | 120 | 260 | 86 | 23 |
| 22324EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 260 | 86 | 22.6 |
| 22324AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 260 | 86 | 22.2 |
| 22324-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 22.3 |
| 22324W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22 |
| 22324RHR | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 22.8 |
| 22324EMK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 22.75 |
| 22324AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 260 | 86 | 22.2 |
| 22324EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 22.2 |
| 22324MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22 |
| 22324RHRK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 22.3 |
| 22324 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 120 | 260 | 86 | 23 |
| 22324-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 22.1 |
| 22324UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 120 | 260 | 86 | 21.9 |
| 22324 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 21 |
| 22324YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.6 |
| 22324EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.4 |
| 22324 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22 |
| 22324EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 22.2 |
| 22324EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.87 |
| 22324EVBC4 | Отклонения основных размеров. | 120 | 260 | 86 | 0 |
| 22324EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 260 | 86 | 23 |
| 22324CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.6 |
| 22324KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.6 |
| 22324KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.6 |
| 22324EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.23 |
| 22324-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 21.5 |
| 22324 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 21 |
| 22324EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 120 | 260 | 86 | 22.53 |
| 22324EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.52 |
| TL22324EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 22.2 |
| 22324 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 23 |
Модификации подшипника 22324-E1-K-T41A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
