Роликовый подшипник 22322-E1-K-T41A + H2322
Подшипник 22322-E1-K-T41A + H2322 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22322, размер 110*240*80 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 110 мм
Наружный диаметр: 240 мм
Ширина: 80 мм
Масса: 17.4 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

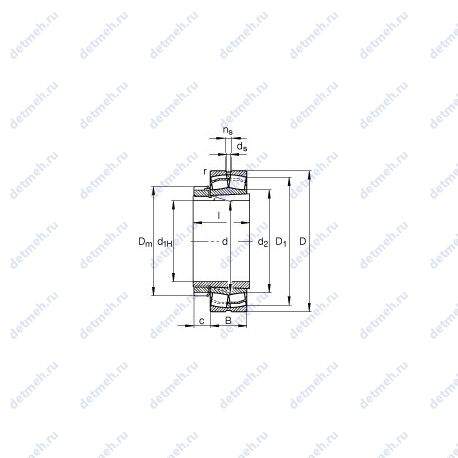

Таблица размеров и характеристик подшипника 22322-E1-K-T41A + H2322
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m1: 2.78 kg
- Y0: 2.03
- nG: 3000 1/min
- nB: 91000 n
- Da max.: 226 мм
- Y1: 2.07
- Y2: 3.09
- ds: 8 мм.
- ns: 15 мм.
- Размер (r): 3 мм.
- e: 0.33
- d2: 143.1 мм.
- d1H: 100 мм.
- Ba min.: 7 мм.
- c: 21 мм.
- Dm: 145 мм.
- l: 105 мм.
- Размер сопряженных деталей (da max): 135 мм
- Размеры. мм: 100x240x80
- Размер сопряженных деталей (db min): 121 мм.
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размер (D1): 204.9 мм.
- m: 17.4 kg
- Cr: 950000 n
- C0r: 1070000 n
Классификация:
- Тип: сферический
- Условное обозначение. закрепительная втулка: h2322
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 22322-e1-k-t41a + h2322
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 100 мм
- Внешний диаметр: 240 мм
- Высота. мм: 80
- Ширина (высота) (B): 80 мм
- Внутренний диаметр (d): 110 мм
- Наружный диаметр (D): 240 мм
В таблице приведены основные размеры подшипника 22322-E1-K-T41A + H2322, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22322-E1-K-T41A + H2322
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22322 | Основное исполнение. | 110 | 240 | 80 | 17.85 |
| 22322B | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 17.1 |
| 22322EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 110 | 240 | 80 | 18.1 |
| 22322BK | Коническое внутреннее отверстие, конусность 1:12. | 110 | 240 | 80 | 16.7 |
| 22322 K | Коническое внутреннее отверстие, конусность 1:12. | 110 | 240 | 80 | 17.85 |
| 22322 E | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 18.5 |
| 22322CJ | Штампованный сепаратор из стального листа. | 110 | 240 | 80 | 18 |
| 22322YM | Штампованный сепаратор из листовой латуни. | 110 | 240 | 80 | 18 |
| 22322EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 110 | 240 | 80 | 18.1 |
| 22322RHR | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 18.1 |
| 22322W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.5 |
| 22322 VA | Исполнение для конкретной области применения. | 110 | 240 | 80 | 18.4 |
| 22322 EK | Коническое внутреннее отверстие, конусность 1:12. | 100 | 240 | 80 | 18.5 |
| 22322-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 17.7 |
| 22322AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 110 | 240 | 80 | 18.2 |
| 22322AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 110 | 240 | 80 | 18.2 |
| 22322 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 110 | 240 | 80 | 18.4 |
| 22322MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.5 |
| 22322RHRK | Коническое внутреннее отверстие, конусность 1:12. | 110 | 240 | 80 | 17.7 |
| 22322EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 17.6 |
| 22322EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.1 |
| 22322UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 110 | 240 | 80 | 18.12 |
| 22322UAVS1 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 200°C. | 110 | 240 | 80 | 18.1 |
| 22322CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 18 |
| 22322EF803 | Механически обработанный сепаратор из стали или специального чугуна. | 110 | 240 | 80 | 17.85 |
| 22322EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.76 |
| 22322EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 110 | 240 | 80 | 17.73 |
| 22322EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 110 | 240 | 80 | 17.6 |
| 22322EVBC4 | Отклонения основных размеров. | 110 | 240 | 80 | 0 |
| 22322YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 18 |
| 22322 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.4 |
| 22322 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.5 |
| 22322-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 110 | 240 | 80 | 17.4 |
| 22322 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.4 |
| 22322-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.2 |
| 22322KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 18 |
| TL22322EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 17.6 |
| 22322EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 16.81 |
| 22322KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 18 |
| 22322EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.37 |
Модификации подшипника 22322-E1-K-T41A + H2322 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
