Роликовый подшипник 22317-E1-K + H2317
Подшипник 22317-E1-K + H2317 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22317, размер 85*180*60 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 85 мм
Наружный диаметр: 180 мм
Ширина: 60 мм
Масса: 7.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

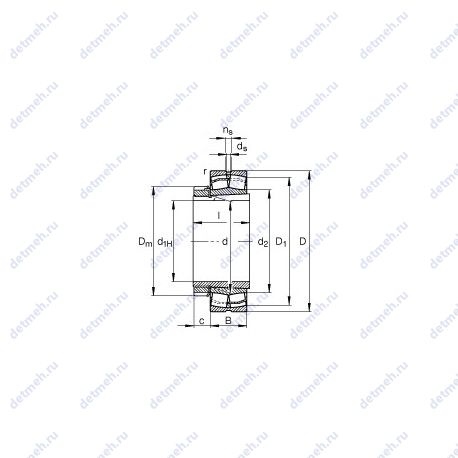

Таблица размеров и характеристик подшипника 22317-E1-K + H2317
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m1: 1.47 kg
- Y0: 2
- nG: 4100 1/min
- nB: 49500 n
- Da max.: 166 мм
- Y1: 2.04
- Y2: 3.04
- ds: 4.8 мм.
- ns: 9.5 мм.
- Размер (r): 3 мм.
- e: 0.33
- d2: 104.4 мм.
- d1H: 75 мм.
- Ba min.: 6 мм.
- c: 18 мм.
- Dm: 110 мм.
- l: 82 мм.
- Размер сопряженных деталей (da max): 104 мм
- Размеры. мм: 75x180x60
- Размер сопряженных деталей (db min): 94 мм.
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размер (D1): 154.2 мм.
- m: 7.1 kg
- Cr: 540000 n
- C0r: 560000 n
Классификация:
- Тип: сферический
- Условное обозначение. закрепительная втулка: h2317
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 22317-e1-k + h2317
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 75 мм
- Внешний диаметр: 180 мм
- Высота. мм: 60
- Ширина (высота) (B): 60 мм
- Внутренний диаметр (d): 85 мм
- Наружный диаметр (D): 180 мм
В таблице приведены основные размеры подшипника 22317-E1-K + H2317, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22317-E1-K + H2317
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22317 | Основное исполнение. | 85 | 180 | 60 | 7.36 |
| 22317C | Роликовый радиальный сферический подшипник, двухрядный. | 85 | 180 | 60 | 7.68 |
| 22317B | Роликовый радиальный сферический подшипник, двухрядный. | 85 | 180 | 60 | 7.1 |
| 22317YM | Штампованный сепаратор из листовой латуни. | 85 | 180 | 60 | 7.5 |
| 22317EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 85 | 180 | 60 | 7.46 |
| 22317 K | Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 7.36 |
| 22317CJ | Штампованный сепаратор из стального листа. | 85 | 180 | 60 | 7.5 |
| 22317 E | Роликовый радиальный сферический подшипник, двухрядный. | 85 | 180 | 60 | 7.65 |
| 22317BK | Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 6.94 |
| 22317-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 85 | 180 | 60 | 7.06 |
| 22317 VA | Исполнение для конкретной области применения. | 85 | 180 | 60 | 7.65 |
| 22317W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 7.25 |
| 22317RHR | Роликовый радиальный сферический подшипник, двухрядный. | 85 | 180 | 60 | 7.47 |
| 22317MBK | Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 7.07 |
| 22317 EK | Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 7.65 |
| 22317EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 85 | 180 | 60 | 7.46 |
| 22317AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 85 | 180 | 60 | 7.47 |
| 22317RHRK | Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 7.31 |
| 22317EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 85 | 180 | 60 | 7.23 |
| 22317 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 85 | 180 | 60 | 7.65 |
| 22317AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 85 | 180 | 60 | 7.47 |
| 22317MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 7.25 |
| 22317MBW20 | Три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 7.23 |
| 22317-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 7.06 |
| 22317UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 85 | 180 | 60 | 7.32 |
| 22317CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 7.47 |
| 22317CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 7.5 |
| 22317EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 7.41 |
| 22317EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 7.22 |
| 22317 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 6.84 |
| 22317 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 7.63 |
| 22317EF801 | Механически обработанный сепаратор из стали или специального чугуна. | 85 | 180 | 60 | 7.39 |
| 22317EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 7.23 |
| 22317EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 85 | 180 | 60 | 7.39 |
| 22317EVBC4 | Отклонения основных размеров. | 85 | 180 | 60 | 0 |
| 22317 MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 7.65 |
| 22317 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 6.84 |
| 22317-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 7.16 |
| 22317EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 85 | 180 | 60 | 7.26 |
| 22317 JBW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 180 | 60 | 7.24 |
Модификации подшипника 22317-E1-K + H2317 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
