Роликовый подшипник 22316-E1-K-T41A
Подшипник 22316-E1-K-T41A — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22316, размер 80*170*58 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 80 мм
Наружный диаметр: 170 мм
Ширина: 58 мм
Масса: 6.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

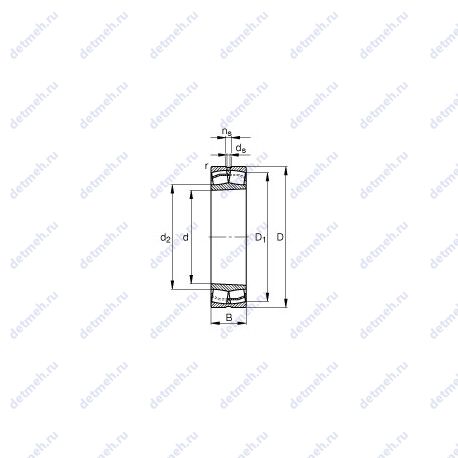

Таблица размеров и характеристик подшипника 22316-E1-K-T41A
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Cr: 495000 n
- d2: 98.3 мм.
- da min.: 92 мм.
- Размер (r): 2.1 мм.
- ns: 9.5 мм.
- ds: 4.8 мм.
- Y2: 2.96
- Y1: 1.99
- Da max.: 158 мм
- nB: 3450 1/min
- nG: 4250 1/min
- Cur: 45000 n
- Y0: 1.94
- e: 0.34
- C0r: 510000 n
- m: 6.1 kg
- Размер (D1): 145.1 мм.
- Размер сопряженных деталей (ra max.): 2.1 мм.
- Размеры. мм: 80x170x58
Классификация:
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 22316-e1-k-t41a
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 170 мм
- Внутренний диаметр (d): 80 мм
- Ширина (высота) (B): 58 мм
- Высота. мм: 58
- Внешний диаметр: 170 мм
- Внутренний диаметр: 80 мм
В таблице приведены основные размеры подшипника 22316-E1-K-T41A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22316-E1-K-T41A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22316 | Основное исполнение. | 80 | 170 | 58 | 6.296 |
| 22316C | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.29 |
| 22316B | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.05 |
| 22316EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 170 | 58 | 6.42 |
| 22316 K | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.296 |
| 22316MB | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.25 |
| 22316YM | Штампованный сепаратор из листовой латуни. | 80 | 170 | 58 | 6.4 |
| 22316CJ | Штампованный сепаратор из стального листа. | 80 | 170 | 58 | 6.4 |
| 22316BK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 5.91 |
| 22316 E | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.6 |
| 22316 EK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.6 |
| 22316 VA | Исполнение для конкретной области применения. | 80 | 170 | 58 | 6.6 |
| 22316RHR | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.44 |
| 22316EMK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.29 |
| 22316-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.27 |
| 22316MBK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.11 |
| 22316AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 170 | 58 | 6.43 |
| 22316EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 170 | 58 | 6.42 |
| 22316MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.2 |
| 22316EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.23 |
| 22316RHRK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.3 |
| 22316 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.2 |
| 22316 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 80 | 170 | 58 | 6.6 |
| 22316AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 170 | 58 | 6.43 |
| 22316EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.23 |
| 22316EVBC4 | Отклонения основных размеров. | 80 | 170 | 58 | 0 |
| 22316 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 5.95 |
| 22316UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 80 | 170 | 58 | 6.32 |
| 22316EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.17 |
| 22316EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.38 |
| 22316-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.1 |
| 22316EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 80 | 170 | 58 | 6.35 |
| 22316EF801 | Механически обработанный сепаратор из стали или специального чугуна. | 80 | 170 | 58 | 6.38 |
| 22316CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.4 |
| 22316 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.27 |
| 22316CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.12 |
| 22316EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 80 | 170 | 58 | 6.24 |
| 22316EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.25 |
| 22316EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.03 |
| 22316KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.4 |
Модификации подшипника 22316-E1-K-T41A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
