Роликовый подшипник 22313-E1-K-T41A + H2313
Подшипник 22313-E1-K-T41A + H2313 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22313, размер 65*140*48 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 65 мм
Наружный диаметр: 140 мм
Ширина: 48 мм
Масса: 3.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

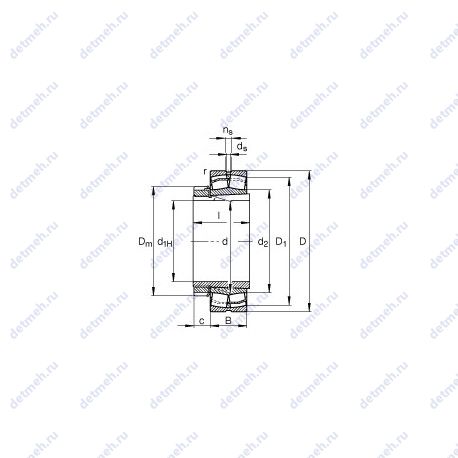

Таблица размеров и характеристик подшипника 22313-E1-K-T41A + H2313
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m1: 0.56 kg
- Y0: 1.96
- nG: 5000 1/min
- nB: 32500 n
- Da max.: 128 мм
- Y1: 2
- Y2: 2.98
- ds: 4.8 мм.
- ns: 9.5 мм.
- Размер (r): 2.1 мм.
- e: 0.34
- d2: 83.2 мм.
- d1H: 60 мм.
- Ba min.: 5 мм.
- c: 14 мм.
- Dm: 85 мм.
- l: 65 мм.
- Размер сопряженных деталей (da max): 83 мм
- Размеры. мм: 60x140x48
- Размер сопряженных деталей (db min): 72 мм
- Размер сопряженных деталей (ra max.): 2.1 мм.
- Размер (D1): 119.3 мм.
- m: 3.5 kg
- Cr: 350000 n
- C0r: 365000 n
Классификация:
- Тип: сферический
- Условное обозначение. закрепительная втулка: h2313
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 22313-e1-k-t41a + h2313
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 60 мм
- Внешний диаметр: 140 мм
- Высота. мм: 48
- Ширина (высота) (B): 48 мм
- Внутренний диаметр (d): 65 мм
- Наружный диаметр (D): 140 мм
В таблице приведены основные размеры подшипника 22313-E1-K-T41A + H2313, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22313-E1-K-T41A + H2313
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22313 | Основное исполнение. | 65 | 140 | 48 | 3.494 |
| 22313C | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.57 |
| 22313B | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.45 |
| 22313 K | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.494 |
| 22313YM | Штампованный сепаратор из листовой латуни. | 65 | 140 | 48 | 3.6 |
| 22313 E | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.75 |
| 22313CJ | Штампованный сепаратор из стального листа. | 65 | 140 | 48 | 3.6 |
| 22313BK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.37 |
| 22313EA | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.51 |
| 22313MB | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.7 |
| 22313CY | Штампованный сепаратор из листовой латуни. | 65 | 140 | 48 | 3.54 |
| 22313CK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.44 |
| 22313EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 48 | 3.67 |
| 22313W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.55 |
| 22313AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 48 | 3.64 |
| 22313EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 48 | 3.67 |
| 22313 EK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.75 |
| 22313CYK | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. | 65 | 140 | 48 | 3.44 |
| 22313RHR | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.66 |
| 22313 VA | Исполнение для конкретной области применения. | 65 | 140 | 48 | 3.75 |
| 22313-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.57 |
| 22313MBK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.71 |
| 22313AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 48 | 3.64 |
| 22313BVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 65 | 140 | 48 | 3.65 |
| 22313EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.52 |
| 22313BVS1 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 200°C. | 65 | 140 | 48 | 3.68 |
| 22313 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 65 | 140 | 48 | 3.75 |
| 22313MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.55 |
| 22313RHRK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.58 |
| 22313EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.54 |
| 22313MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.7 |
| 22313EVBC4 | Отклонения основных размеров. | 65 | 140 | 48 | 0 |
| 22313EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.52 |
| 22313EF801 | Механически обработанный сепаратор из стали или специального чугуна. | 65 | 140 | 48 | 3.53 |
| 22313 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.57 |
| 22313 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.51 |
| 22313CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.6 |
| 22313EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.48 |
| 22313EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 65 | 140 | 48 | 3.55 |
| 22313CYW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.53 |
Модификации подшипника 22313-E1-K-T41A + H2313 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
