Роликовый подшипник 22314-E1-K-T41A
Подшипник 22314-E1-K-T41A — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22314, размер 70*150*51 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 70 мм
Наружный диаметр: 150 мм
Ширина: 51 мм
Масса: 4.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

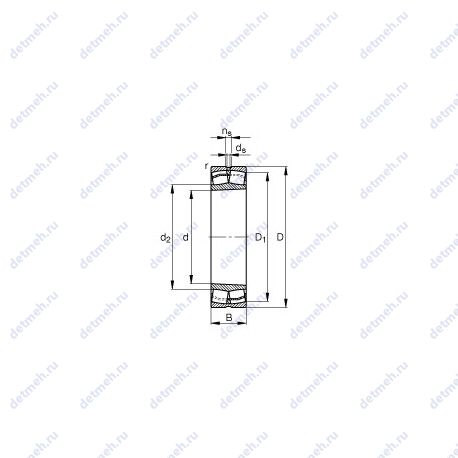

Таблица размеров и характеристик подшипника 22314-E1-K-T41A
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Cr: 390000 n
- d2: 86.7 мм.
- da min.: 82 мм.
- Размер (r): 2.1 мм.
- ns: 9.5 мм.
- ds: 4.8 мм.
- Y2: 2.98
- Y1: 2
- Da max.: 138 мм
- nB: 3850 1/min
- nG: 4800 1/min
- Cur: 36500 n
- Y0: 1.96
- e: 0.34
- C0r: 390000 n
- m: 4.1 kg
- Размер (D1): 128 мм.
- Размер сопряженных деталей (ra max.): 2.1 мм.
- Размеры. мм: 70x150x51
Классификация:
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 22314-e1-k-t41a
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 150 мм
- Внутренний диаметр (d): 70 мм
- Ширина (высота) (B): 51 мм
- Высота. мм: 51
- Внешний диаметр: 150 мм
- Внутренний диаметр: 70 мм
В таблице приведены основные размеры подшипника 22314-E1-K-T41A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22314-E1-K-T41A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22314 | Основное исполнение. | 70 | 150 | 51 | 4.212 |
| 22314B | Роликовый радиальный сферический подшипник, двухрядный. | 70 | 150 | 51 | 4.22 |
| 22314C | Роликовый радиальный сферический подшипник, двухрядный. | 70 | 150 | 51 | 4.32 |
| 22314EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 70 | 150 | 51 | 4.45 |
| 22314 E | Роликовый радиальный сферический подшипник, двухрядный. | 70 | 150 | 51 | 4.55 |
| 22314BK | Коническое внутреннее отверстие, конусность 1:12. | 70 | 150 | 51 | 4.12 |
| 22314CK | Коническое внутреннее отверстие, конусность 1:12. | 70 | 150 | 51 | 4.23 |
| 22314CJ | Штампованный сепаратор из стального листа. | 70 | 150 | 51 | 4.4 |
| 22314YM | Штампованный сепаратор из листовой латуни. | 70 | 150 | 51 | 4.4 |
| 22314MB | Роликовый радиальный сферический подшипник, двухрядный. | 70 | 150 | 51 | 4.31 |
| 22314 K | Коническое внутреннее отверстие, конусность 1:12. | 70 | 150 | 51 | 4.212 |
| 22314 EK | Коническое внутреннее отверстие, конусность 1:12. | 70 | 150 | 51 | 4.55 |
| 22314RHR | Роликовый радиальный сферический подшипник, двухрядный. | 70 | 150 | 51 | 4.45 |
| 22314 VA | Исполнение для конкретной области применения. | 70 | 150 | 51 | 4.55 |
| 22314-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 70 | 150 | 51 | 4.21 |
| 22314AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 70 | 150 | 51 | 4.46 |
| 22314EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 70 | 150 | 51 | 4.45 |
| 22314MBK | Коническое внутреннее отверстие, конусность 1:12. | 70 | 150 | 51 | 4.43 |
| 22314MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 70 | 150 | 51 | 4.19 |
| 22314AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 70 | 150 | 51 | 4.46 |
| 22314RHRK | Коническое внутреннее отверстие, конусность 1:12. | 70 | 150 | 51 | 4.36 |
| 22314 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 70 | 150 | 51 | 4.3 |
| 22314 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 70 | 150 | 51 | 4.55 |
| 22314EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 70 | 150 | 51 | 4.28 |
| 22314UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 70 | 150 | 51 | 4.37 |
| 22314EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 70 | 150 | 51 | 4.39 |
| 22314 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 70 | 150 | 51 | 4.25 |
| 22314CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 70 | 150 | 51 | 4.21 |
| 22314EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 70 | 150 | 51 | 4.28 |
| 22314EVBC4 | Отклонения основных размеров. | 70 | 150 | 51 | 0 |
| 22314EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 70 | 150 | 51 | 4.29 |
| 22314EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 70 | 150 | 51 | 4.41 |
| 22314-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 70 | 150 | 51 | 4.1 |
| 22314EF801 | Механически обработанный сепаратор из стали или специального чугуна. | 70 | 150 | 51 | 4.38 |
| 22314 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 70 | 150 | 51 | 4.3 |
| 22314CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 70 | 150 | 51 | 4.4 |
| TL22314EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 70 | 150 | 51 | 4.28 |
| 22314-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 70 | 150 | 51 | 4.19 |
| 22314 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 70 | 150 | 51 | 4.25 |
| 22314EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 70 | 150 | 51 | 4.19 |
Модификации подшипника 22314-E1-K-T41A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
