Роликовый подшипник 22244-E1-K + AH2244
Подшипник 22244-E1-K + AH2244 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22244, размер 220*400*108 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 220 мм
Наружный диаметр: 400 мм
Ширина: 108 мм
Масса: 58.3 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

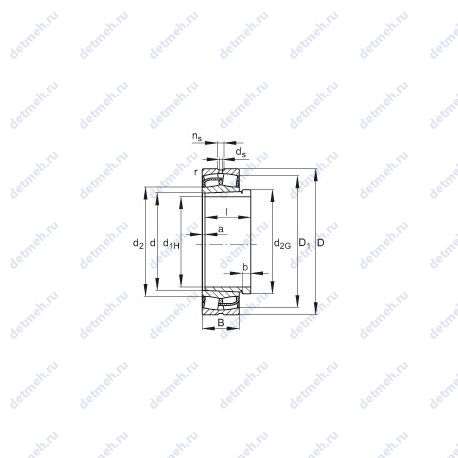

Таблица размеров и характеристик подшипника 22244-E1-K + AH2244
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- da min.: 237 мм.
- Y0: 2.52
- nG: 2140 1/min
- nB: 1360 1/min
- Da max.: 383 мм.
- Y1: 2.57
- Y2: 3.83
- ds: 9.5 мм.
- ns: 17.7 мм.
- Размер (r): 4 мм.
- e: 0.26
- m1: 9.17 кг. стяжная втулка
- d2: 260.1 мм.
- d1H: 200 мм.
- l: 130 мм.
- b: 20 мм.
- d2G: tr240x4
- Размеры. мм: 200x400x108
- Размер (a): 6 мм.
- Размер сопряженных деталей (ra max.): 3 мм
- Размер (D1): 346.6 мм.
- m: 58.3 kg
- Cr: 1840000 n
- C0r: 2360000 n
Классификация:
- Тип: сферический
- Условное обозначение. стяжная втулка: ah2244
- Нагрузка: радиальная
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 22244-e1-k + ah2244
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 200 мм
- Внешний диаметр: 400 мм
- Высота. мм: 108
- Ширина (высота) (B): 108 мм
- Внутренний диаметр (d): 220 мм
- Наружный диаметр (D): 400 мм
В таблице приведены основные размеры подшипника 22244-E1-K + AH2244, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22244-E1-K + AH2244
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22244 | Основное исполнение. | 220 | 400 | 108 | 60.5 |
| 22244B | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 108 | 60.4 |
| 22244E | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 108 | 61.9 |
| 22244R | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 108 | 63 |
| 22244EK | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 108 | 61.9 |
| 22244BK | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 108 | 59.1 |
| 22244RK | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 108 | 61.7 |
| 22244 K | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 108 | 60.5 |
| 22244YMB | Штампованный сепаратор из листовой латуни. | 220 | 400 | 108 | 59 |
| 22244RHA | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 108 | 58.8 |
| 22244W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 60.5 |
| 22244-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 108 | 59.6 |
| 22244MBK | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 108 | 61.62 |
| 22244CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 220 | 400 | 108 | 59 |
| 22244MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 60.5 |
| 22244RHAK | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 108 | 57.5 |
| 22244-B-MB | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 108 | 61.5 |
| 22244CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 108 | 59 |
| 22244-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 108 | 58.3 |
| 22244 CAME | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 220 | 400 | 108 | 59 |
| 22244EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 65.25 |
| 22244 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 60.5 |
| 22244 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 59.6 |
| TL22244CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 220 | 400 | 108 | 59 |
| 22244EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 58.4 |
| 22244 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 59.6 |
| 22244MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 62.36 |
| 22244 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 60.5 |
| TL22244CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 108 | 59 |
| 22244-B-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 108 | 75 |
| 22244-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 62.76 |
| 22244 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 59 |
| 22244CAME4S11 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Рабочая температура (термическая стабилизация) до 200°C. | 220 | 400 | 108 | 59 |
| 22244-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 108 | 61 |
| 22244SWRCAg2ME4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 220 | 400 | 108 | 0 |
| 22244YMBW507C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 220 | 400 | 108 | 59 |
| 22244KYMBW507C08 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 220 | 400 | 108 | 59 |
| 22244-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 220 | 400 | 108 | 58.2 |
| 22244-2CS5K/VT143 | Коническое внутреннее отверстие, конусность 1:12. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 220 | 400 | 108 | 56.7 |
| 22244YMBW507C08C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 220 | 400 | 108 | 59 |
Модификации подшипника 22244-E1-K + AH2244 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
