Подшипник 102416 М ГОСТ
Модификация 102416 М — это отечественный роликовый радиальный подшипник, однорядный, с двумя стопорными шайбами, бессепараторный, основное конструктивное исполнение - 102416.

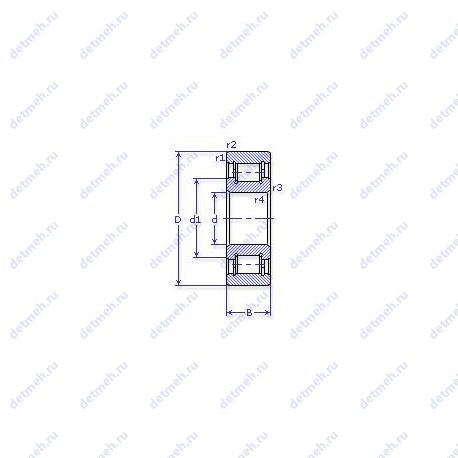

Размер подшипника: 80*200*48 мм.
Стандарт: ГОСТ
Бренды: EPK,ГОСТ,ГПЗ-1 Смотреть все
Внутренний диаметр: 80 мм
Наружный диаметр: 200 мм
Ширина: 48 мм
Масса: 7.76 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 102416 М
Суффикс М — Модифицированный контакт.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 102416 М
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 102416 | Основное исполнение. | 80 | 200 | 48 | 7.3 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 102416 М
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 102416 М
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
Габаритные и посадочные размеры:
- Внутренний диаметр - 80;
- Внешний диаметр - 200;
- Масса - 7.76 кг;
- Ширина - 48;
Прочие характеристики:
- Номер по ГОСТ - 102416 м;
- Размеры. мм - 80x200x48;
Производитель ГОСТ
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Форма роликов - цилиндрические;
Производитель ГПЗ-1
ГПЗ-1 — ОАО "Московский подшипник"
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Обозначение - 102416 м;
Прочие характеристики:
- Номер по ГОСТ - 102416 м;
- Размеры. мм - 80x200x48;
- ГОСТ - ГОСТ 520, ту 37.006.087;
- Материал Марка стали - шх-15;
- dxl (мм) Размеры ролика - 30х30;
- N роликов Количество роликов - 14;
Габаритные и посадочные размеры:
- Внутренний диаметр - 80 мм;
- Внешний диаметр - 200 мм;
- Масса - 7.76 кг;
- Ширина - 48 мм;
- d (мм) Внутренний диаметр - 80;
- D (мм) Наружный диаметр - 200;
- В (мм) Ширина - 48;
- m (кг) Масса - 7.76;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 303;
- Co (kN) Грузоподъемность статическая - 464;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 800;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 670;
