Подшипник 102407 М ГОСТ

Модификация 102407 М — это отечественный роликовый радиальный подшипник, однорядный, с двумя стопорными шайбами, бессепараторный, основное конструктивное исполнение - 102407.
Импортный аналог - N407.
Размер подшипника: 35*100*25 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: DPI,АПП,ГОСТ Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 35 мм
  4. Наружный диаметрНаружный диаметр: 100 мм
  5. ШиринаШирина: 25 мм
  6. МассаМасса: 1 кг

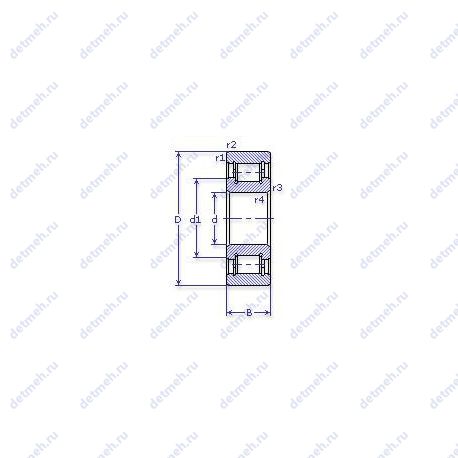

Подшипник 102407 М чертеж
Чертеж подшипника 102407 М

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Расшифровка
  3. Модификации
  4. Аналоги
  5. Применяемость
  6. Взаимозаменяемость
  7. Размеры и характеристики

Расшифровка условного обозначения 102407 М

Суффикс М — Модифицированный контакт.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 102407 М

НомерТехнические требованияd,ммD,ммB,ммm,кг
102407Основное исполнение.35100251
102407M35100251.037
8 102407 ММодифицированный контакт.
35100251.11
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 102407 М

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-3102407 М3510025ГОСТ
АПП102407 М3510025ГОСТ
ГПЗ-15102407 М3510025ГОСТ
ГПЗ-24102407 М3510025ГОСТ
DPI102407 М3510025ГОСТ
ГОСТ102407 М3510025ГОСТ
FBJN 4073510025ISO
CXN 4073510025ISO
KOYON 4073510025ISO
NACHIN 4073510025ISO
SKFN 4073510025ISO
CYSDN 4073510025ISO
NTNN 4073510025ISO
ISON 4073510025ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица применяемости подшипника 102407 М

  1. Трактор ДТ-75 Вал передачи заднего хода КПП. опора передняя
  2. Трактор ДТ-75МВ Вал передачи заднего хода КПП. опора передняя
  3. Трактор Т-75 с двигателем СМД-14Г Вал передачи заднего хода КПП. опора передняя
  4. Трактор Т-75МВ с двигателем А-41 Вал передачи заднего хода КПП. опора передняя
Что такое применяемость подшипника?

Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.

Таблица взаимозаменяемостей подшипника 102407 М

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
24073510025
324073510025
424073510025
624073510025
924073510025
1024073510025
102407M3510025
8 102407 М3510025
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 102407 М

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель АПП

АПП — Компания SIA "APP GRUPP" входит в состав недавно созданного в Риге завода «Baltic Bearing Company». Производственная база и современное высокоточное оборудование позволяют компании производить подшипники 6-го (и более) класса точности. Соответствует стандартам качества: ISO 9001:2015, ISO 14001:2015, ISO 50001:2012 и IATF 16949:2016.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Номер по ГОСТ - 102407 м;
  • Размеры. мм - 35x100x25;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 35 мм;
  • Внешний диаметр - 100 мм;
  • Масса - 1.11 кг;
  • Ширина - 25 мм;

Производитель ГОСТ

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Форма роликов - цилиндрические;

Производитель ГПЗ-3

ГПЗ-3 — ОАО "Саратовский подшипниковый завод"

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Обозначение - 102407 м;

Прочие характеристики:

  • Номер по ГОСТ - 102407 м;
  • Размеры. мм - 35x100x25;
  • ГОСТ - ГОСТ 520, ту 37.006.087, ету внипп.500;
  • Материал Марка стали - шх-15;
  • d1 (mm) Диаметр борта внутреннего кольца - 60;
  • dxl (мм) Размеры ролика - 14х15;
  • N роликов Количество роликов - 15;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 35 мм;
  • Внешний диаметр - 100 мм;
  • Масса - 1.11 кг;
  • Ширина - 25 мм;
  • d (мм) Внутренний диаметр - 35;
  • D (мм) Наружный диаметр - 100;
  • В (мм) Ширина - 25;
  • m (кг) Масса - 1.11;
  • r1. r2 min (мм) Радиус фаски - 1.5;
  • r3. r4 min (мм) Радиус фаски - 1.5;
  • r4 min (мм) Радиус фаски - 1.5;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 85.3;
  • Co (kN) Грузоподъемность статическая - 69.3;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 2000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 1600;

Производитель ГПЗ-15

ГПЗ-15 — ОАО "Волжский подшипниковый завод"

Классификация:

  • Обозначение - 102407 м;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • dxl (мм) Размеры ролика - 14х15;
  • Материал Марка стали - шх-15;
  • N роликов Количество роликов - 15;
  • d1 (mm) Диаметр борта внутреннего кольца - 60;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 35;
  • D (мм) Наружный диаметр - 100;
  • В (мм) Ширина - 25;
  • m (кг) Масса - 1.11;
  • r1. r2 min (мм) Радиус фаски - 1.5;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 85.3;
  • Co (kN) Грузоподъемность статическая - 69.3;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 2000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 1600;

Производитель ГПЗ-24

ГПЗ-24 — ООО "Пензенский подшипниковый завод"

Классификация:

  • Обозначение - 102407 м;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • dxl (мм) Размеры ролика - 14х15;
  • N роликов Количество роликов - 15;
  • d1 (mm) Диаметр борта внутреннего кольца - 60;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 35;
  • D (мм) Наружный диаметр - 100;
  • В (мм) Ширина - 25;
  • m (кг) Масса - 1.11;
  • r1. r2 min (мм) Радиус фаски - 1.5;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 85.3;
  • Co (kN) Грузоподъемность статическая - 69.3;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 2000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 1600;

Производитель DPI

DPI — Предлагаемые продукты DPI, точно спроектированы, используя оптимальный сорт металла с помощью передовых методов в соответствии с установленными отраслевыми нормами.  Кроме того, эти продукты проверены на их качество по ряду качественных параметров прежде, чем быть поставленным нашим клиентам, гарантирующим их безупречность в конце пользователя.  Предлагаемые продукты широко используются в различных отраслях промышленности, таких как машиностроение, производство, автомобилестроение и т. Д.

Классификация:

  • Обозначение - 102407 м;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • dxl (мм) Размеры ролика - 14х15;
  • N роликов Количество роликов - 15;
  • d1 (mm) Диаметр борта внутреннего кольца - 60;
  • Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 35;
  • D (мм) Наружный диаметр - 100;
  • В (мм) Ширина - 25;
  • m (кг) Масса - 1.11;
  • r1. r2 min (мм) Радиус фаски - 1.5;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 69.3;
  • C (kN) Грузоподъемность динамическая - 85.3;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 2000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 1600;
×
