Подшипник 102304M ГОСТ
Модификация 102304M — это отечественный роликовый радиальный подшипник, однорядный, с двумя стопорными шайбами, бессепараторный, основное конструктивное исполнение - 102304.
Размер подшипника: 20*52*15 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 20 мм
Наружный диаметр: 52 мм
Ширина: 15 мм
Масса: 0.165 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 102304M
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 102304 | Основное исполнение. | 20 | 52 | 15 | 0.15 |
| 102304 М | Модифицированный контакт. | 20 | 52 | 15 | 0.15 |
| 8 102304 М | Модифицированный контакт. | 20 | 52 | 15 | 0.17 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 102304M
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 102304M
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;

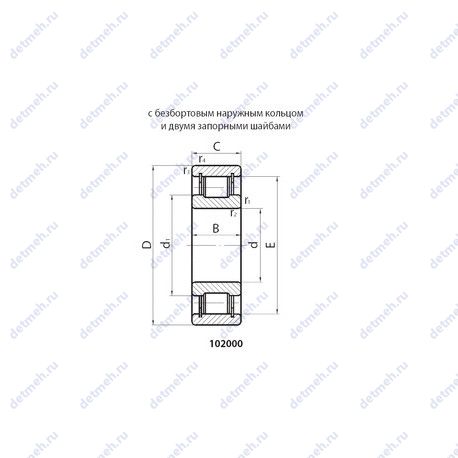

Габаритные и посадочные размеры:
- Внутренний диаметр - 20, 20 мм.;
- Внешний диаметр - 52, 52 мм.;
- Ширина наружной обоймы (C) - 15 мм.;
- Масса - 0.165 кг;
- Ширина (высота) (B) - 15 мм.;
- Наружный диаметр (E) - 44.5 мм.;
Прочие характеристики:
- Размер (d1) - 31.2 мм.;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Номер по ГОСТ - 102304m;
- Размер (r1 min.) - 1.1 мм.;
- Размер (r2 min.) - 1.1 мм.;
- Размер (r3 min.) - 0.6 мм.;
- Размер (r4 min.) - 0.6 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 33100 кн;
- Грузоподъемность статическая - 29700 кн;
- Частота вращения предельная при пластичной смазке - 3150 об/мин;
- Частота вращения предельная при жидкой смазке - 4000 об/мин;
