Роликовый подшипник 22316 KCW33+AH2316
Подшипник 22316 KCW33+AH2316 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22316, размер 80*170*58 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс CA — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

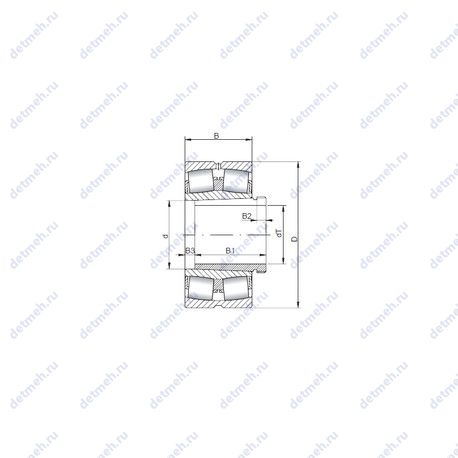

Таблица размеров и характеристик подшипника 22316 KCW33+AH2316
Производитель ISO
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Прочие характеристики:
- Количество дорожек качения - 2;
- Размеры. мм - 80x170x58;
- Уплотнение - нет;
- Размер (B1) - 4 мм.;
- Размер (B2) - 12 мм.;
Классификация:
- Тела качения - ролики;
- Форма роликов - бочкообразные;
- Обозначение - 22316 kcw33+ah2316;
- Нагрузка - радиальная;
- Тип - сферический;
- Основной тип - роликовый радиальный сферический;
Габаритные и посадочные размеры:
- Внутренний диаметр - 80 мм;
- Внешний диаметр - 170 мм;
- Высота. мм - 58;
- Масса - 5.95 кг;
- Ширина (высота) (B) - 58 мм;
- Ширина наружной обоймы (C) - 58 мм;
- Внутренний диаметр (d1) - 70;
Производитель CX
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Габаритные и посадочные размеры:
- Внешний диаметр - 170 мм;
- Внутренний диаметр (d1) - 70;
- Внутренний диаметр - 80 мм;
- Высота. мм - 58;
- Масса - 5.95 кг;
- Ширина (высота) (B) - 58 мм;
- Ширина наружной обоймы (C) - 58 мм;
Классификация:
- Тела качения - ролики;
- Форма роликов - бочкообразные;
- Тип - сферический;
- Обозначение - 22316 kcw33+ah2316;
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный сферический;
Прочие характеристики:
- Размеры. мм - 80x170x58;
- Размер (B2) - 12 мм.;
- Размер (B1) - 4 мм.;
- Количество дорожек качения - 2;
- Уплотнение - нет;
Пропускная способность:
- Грузоподъемность динамическая - 374 кн;
- Грузоподъемность статическая - 455 кн;
- Частота вращения предельная при пластичной смазке - 2000 об/мин;
- Частота вращения предельная при жидкой смазке - 2800 об/мин;
В таблице приведены основные размеры подшипника 22316 KCW33+AH2316, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22316 KCW33+AH2316
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22316 | Основное исполнение. | 80 | 170 | 58 | 6.296 |
| 22316C | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.29 |
| 22316B | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.05 |
| 22316EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 170 | 58 | 6.42 |
| 22316 K | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.296 |
| 22316MB | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.25 |
| 22316YM | Штампованный сепаратор из листовой латуни. | 80 | 170 | 58 | 6.4 |
| 22316CJ | Штампованный сепаратор из стального листа. | 80 | 170 | 58 | 6.4 |
| 22316BK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 5.91 |
| 22316 E | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.6 |
| 22316 EK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.6 |
| 22316 VA | Исполнение для конкретной области применения. | 80 | 170 | 58 | 6.6 |
| 22316RHR | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.44 |
| 22316EMK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.29 |
| 22316-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.27 |
| 22316MBK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.11 |
| 22316AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 170 | 58 | 6.43 |
| 22316EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 170 | 58 | 6.42 |
| 22316MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.2 |
| 22316EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 80 | 170 | 58 | 6.23 |
| 22316RHRK | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.3 |
| 22316 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.2 |
| 22316 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 80 | 170 | 58 | 6.6 |
| 22316AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 80 | 170 | 58 | 6.43 |
| 22316EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.23 |
| 22316EVBC4 | Отклонения основных размеров. | 80 | 170 | 58 | 0 |
| 22316 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 5.95 |
| 22316UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 80 | 170 | 58 | 6.32 |
| 22316EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.17 |
| 22316EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.38 |
| 22316-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 80 | 170 | 58 | 6.1 |
| 22316EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 80 | 170 | 58 | 6.35 |
| 22316EF801 | Механически обработанный сепаратор из стали или специального чугуна. | 80 | 170 | 58 | 6.38 |
| 22316CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.4 |
| 22316 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.27 |
| 22316CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.12 |
| 22316EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 80 | 170 | 58 | 6.24 |
| 22316EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.25 |
| 22316EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.03 |
| 22316KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 170 | 58 | 6.4 |
Модификации подшипника 22316 KCW33+AH2316 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 22316 KCW33+AH2316
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| CX | 22316 KCW33+AH2316 | 80 | 170 | 58 | ISO |
| ISO | 22316 KCW33+AH2316 | 80 | 170 | 58 | ISO |
Аналог подшипника 22316 KCW33+AH2316 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
