Роликовый подшипник 22314 KCW33+AH2314

Подшипник 22314 KCW33+AH2314 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22314, размер 70*150*51 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 70 мм
Наружный диаметр: 150 мм
Ширина: 51 мм
Масса: 4.25 кг

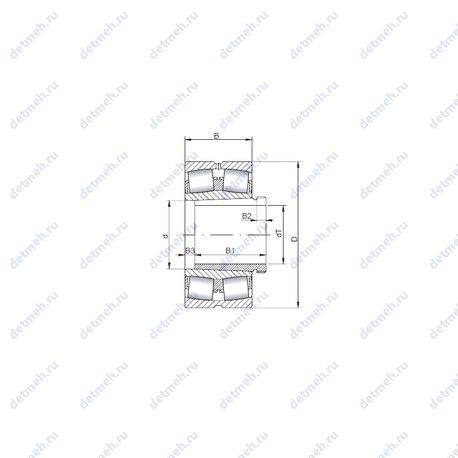

Подшипник 22314 KCW33+AH2314 чертеж — Чертеж подшипника 22314 KCW33+AH2314

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс CA — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 22314 KCW33+AH2314

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Прочие характеристики:

Количество дорожек качения - 2;
Размеры. мм - 70x150x51;
Уплотнение - нет;
Размер (B1) - 4 мм.;
Размер (B2) - 12 мм.;

Классификация:

Тела качения - ролики;
Форма роликов - бочкообразные;
Обозначение - 22314 kcw33+ah2314;
Нагрузка - радиальная;
Тип - сферический;
Основной тип - роликовый радиальный сферический;

Габаритные и посадочные размеры:

Внутренний диаметр - 70 мм;
Внешний диаметр - 150 мм;
Высота. мм - 51;
Масса - 4.25 кг;
Ширина (высота) (B) - 51 мм;
Ширина наружной обоймы (C) - 51 мм;
Внутренний диаметр (d1) - 60;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Внешний диаметр - 150 мм;
Внутренний диаметр (d1) - 60;
Внутренний диаметр - 70 мм;
Высота. мм - 51;
Масса - 4.25 кг;
Ширина (высота) (B) - 51 мм;
Ширина наружной обоймы (C) - 51 мм;

Классификация:

Тела качения - ролики;
Форма роликов - бочкообразные;
Тип - сферический;
Обозначение - 22314 kcw33+ah2314;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;

Прочие характеристики:

Размеры. мм - 70x150x51;
Размер (B2) - 12 мм.;
Размер (B1) - 4 мм.;
Количество дорожек качения - 2;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 311 кн;
Грузоподъемность статическая - 380 кн;
Частота вращения предельная при пластичной смазке - 2400 об/мин;
Частота вращения предельная при жидкой смазке - 3200 об/мин;

В таблице приведены основные размеры подшипника 22314 KCW33+AH2314, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22314 KCW33+AH2314

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22314	Основное исполнение.	70	150	51	4.212
22314B	Роликовый радиальный сферический подшипник, двухрядный.	70	150	51	4.22
22314C	Роликовый радиальный сферический подшипник, двухрядный.	70	150	51	4.32
22314EX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	70	150	51	4.45
22314 E	Роликовый радиальный сферический подшипник, двухрядный.	70	150	51	4.55
22314BK	Коническое внутреннее отверстие, конусность 1:12.	70	150	51	4.12
22314CK	Коническое внутреннее отверстие, конусность 1:12.	70	150	51	4.23
22314CJ	Штампованный сепаратор из стального листа.	70	150	51	4.4
22314YM	Штампованный сепаратор из листовой латуни.	70	150	51	4.4
22314MB	Роликовый радиальный сферический подшипник, двухрядный.	70	150	51	4.31
22314 K	Коническое внутреннее отверстие, конусность 1:12.	70	150	51	4.212
22314 EK	Коническое внутреннее отверстие, конусность 1:12.	70	150	51	4.55
22314RHR	Роликовый радиальный сферический подшипник, двухрядный.	70	150	51	4.45
22314 VA	Исполнение для конкретной области применения.	70	150	51	4.55
22314-E1	Роликовый радиальный сферический подшипник, двухрядный.	70	150	51	4.21
22314AEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	70	150	51	4.46
22314EXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	70	150	51	4.45
22314MBK	Коническое внутреннее отверстие, конусность 1:12.	70	150	51	4.43
22314MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	70	150	51	4.19
22314AEXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	70	150	51	4.46
22314RHRK	Коническое внутреннее отверстие, конусность 1:12.	70	150	51	4.36
22314 W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	70	150	51	4.3
22314 KVA	Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения.	70	150	51	4.55
22314EAE4	Роликовый радиальный сферический подшипник, двухрядный.	70	150	51	4.28
22314UAVS2	Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	70	150	51	4.37
22314EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	70	150	51	4.39
22314 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	70	150	51	4.25
22314CKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	70	150	51	4.21
22314EAKE4	Коническое внутреннее отверстие, конусность 1:12.	70	150	51	4.28
22314EVBC4	Отклонения основных размеров.	70	150	51	0
22314EAW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	70	150	51	4.29
22314EF800	Механически обработанный сепаратор из стали или специального чугуна.	70	150	51	4.41
22314-E1-K	Коническое внутреннее отверстие, конусность 1:12.	70	150	51	4.1
22314EF801	Механически обработанный сепаратор из стали или специального чугуна.	70	150	51	4.38
22314 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	70	150	51	4.3
22314CJW33	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	70	150	51	4.4
TL22314EAE4	Роликовый радиальный сферический подшипник, двухрядный.	70	150	51	4.28
22314-E-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	70	150	51	4.19
22314 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	70	150	51	4.25
22314EAKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	70	150	51	4.19

Модификации подшипника 22314 KCW33+AH2314 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 22314 KCW33+AH2314

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	22314 KCW33+AH2314	70	150	51	ISO
ISO	22314 KCW33+AH2314	70	150	51	ISO

Аналог подшипника 22314 KCW33+AH2314 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
