Подшипник шариковый упорный 8116

Отечественный шариковый упорный подшипник с маркировкой 8116. Однорядный комплектный, с сепаратором, является основным конструктивным исполнением. Импортный аналог подшипника 51116.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: DPI, ГОСТ, ГПЗ-2, ГПЗ-23 Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 80 мм
  4. Наружный диаметрНаружный диаметр: 105 мм
  5. ШиринаШирина: 19 мм
  6. МассаМасса: 0.43 кг

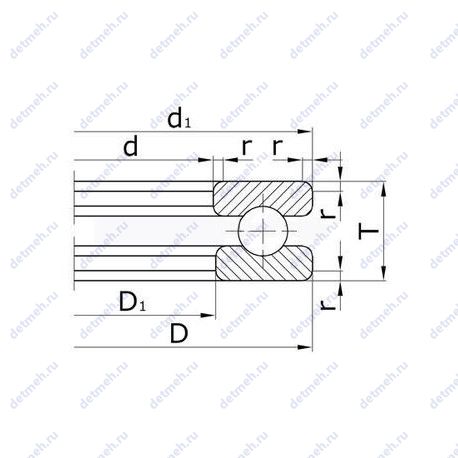

Чертеж подшипника 8116
Чертеж подшипника 8116

Внимание!
Если вас интересует покупка подшипника 8116, его наличие, срок поставки, цена, модификации и аналоги Вы можете связаться с нами по тел.: +7 (495) 255-13-10 или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 8116

НомерТехнические требованияd,ммD,ммB,ммm,кг
2 811680105190.43
4 811680105190.43
5 811680105190.43
6 811680105190.43
8116 К«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
80105190.43
8116 ЮВсе детали или часть деталей из нержавеющей стали.
80105190.43
8116НДетали из теплостойкой стали
80105190.43
8116 НЛДетали из теплостойкой стали
Сепаратор из латуни.
80105190.43
Что такое модификация подшипника?
Модификации подшипника - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория подшипника
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 8116

НомерБрендd,ммD,ммB,ммСтандарт
8116ГПЗ-238010519ГОСТ
8116ГПЗ-28010519ГОСТ
8116ГПЗ-248010519ГОСТ
8116DPI8010519ГОСТ
8116ГОСТ8010519ГОСТ
51116FBJ8010519ISO
51116CX8010519ISO
51116KOYO8010519ISO
51116NSK8010519ISO
51116NACHI8010519ISO
51116SKF8010519ISO
51116ISB8010519ISO
51116AST8010519ISO
51116FAG8010519ISO
51116NKE8010519ISO
51116CRAFT8010519ISO
51116NTN8010519ISO
51116NTN-SNR8010519ISO
51116ISO8010519ISO
Что такое аналог подшипника?
Аналог подшипника - это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 8116

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
2 81168010519
4 81168010519
5 81168010519
6 81168010519
8116 К8010519Проточка на внешнем кольце для смазки
8116 Ю8010519Все детали или часть деталей из нержавеющей стали
8116Н8010519
8116 НЛ8010519Сепаратор из латуни
Что такое взаимозаменяемость подшипника?
Взаимозаменяемость подшипников делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная). Полная – это замена требуемого подшипника аналогом другого производителя. Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима. Подшипники для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. Подшипник для замены может быть выбран из аналогов или модификаций подшипника.

Таблица размеров и характеристик подшипника 8116

В таблице приведены основные технические характеристики и их номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Подшипник ГПЗ-23 8116

Классификация:

Обозначение — 8116;

Прочие характеристики:

ГОСТ — ГОСТ 520;

d шарика (мм) Диаметр шарика — 9.525;

N шариков Количество шариков — 27;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 80;

D (мм) Наружный диаметр — 105;

m (кг) Масса — 0.425;

H(мм) Высота — 19;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 44.9;

Co (kN) Грузоподъемность статическая — 140;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 3000;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 2000;

Подшипник ГПЗ-2 8116

Классификация:

Основной тип — Шариковый упорный;

Тела качения — Шарики;

Нагрузка — Осевая;

Обозначение — 8116;

Прочие характеристики:

Номер по ГОСТ — 8116;

Импортный аналог — 51116;

(d) диаметр отверстия тугого кольца. мм — 80;

(D1) диаметр отверстия свободного кольца. мм — 80.2;

ГОСТ — ГОСТ 520;ТУ 1002-90;ТУ 37.006.153;ТУ 37.006.068;ТУ 37.006.154;

d шарика (мм) Диаметр шарика — 9.525;

N шариков Количество шариков — 27;

Габаритные и посадочные размеры:

Радиус наружней фаски — 1.5;

Масса — 0.43 кг;

(D) наружный диаметр свободного кольца. мм — 105;

(T) высота подшипника. мм — 19;

(d1) наружный диаметр тугого кольца. мм — 105;

d (мм) Внутренний диаметр — 80;

D (мм) Наружный диаметр — 105;

m (кг) Масса — 0.425;

H(мм) Высота — 19;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 44.9;

Co (kN) Грузоподъемность статическая — 140;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 3000;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 2000;

Подшипник ГПЗ-24 8116

Классификация:

Обозначение — 8116;

Прочие характеристики:

ГОСТ — ГОСТ 520;

d шарика (мм) Диаметр шарика — 9.525;

N шариков Количество шариков — 27;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 80;

D (мм) Наружный диаметр — 105;

m (кг) Масса — 0.425;

H(мм) Высота — 19;

Пропускная способность:

C (kN) Грузоподъемность динамическая — 44.9;

Co (kN) Грузоподъемность статическая — 140;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 3000;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 2000;

Подшипник DPI 8116

Классификация:

Обозначение — 8116;

Прочие характеристики:

ГОСТ — ГОСТ 520;

d шарика (мм) Диаметр шарика — 9.525;

N шариков Количество шариков — 27;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр — 80;

D (мм) Наружный диаметр — 105;

m (кг) Масса — 0.425;

H(мм) Высота — 19;

Пропускная способность:

Co (kN) Грузоподъемность статическая — 140;

C (kN) Грузоподъемность динамическая — 44.9;

n oil (1/min) Ном. частота вращен. при жидк. смазке — 3000;

n grease (1/min) Ном. частота вращен. при пластич. смазке — 2000;
