Роликовый подшипник NU19/670 MA

Подшипник NU19/670 MA — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения NU19, размер 670*900*103 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 670 мм
Наружный диаметр: 900 мм
Ширина: 103 мм
Масса: 195 кг

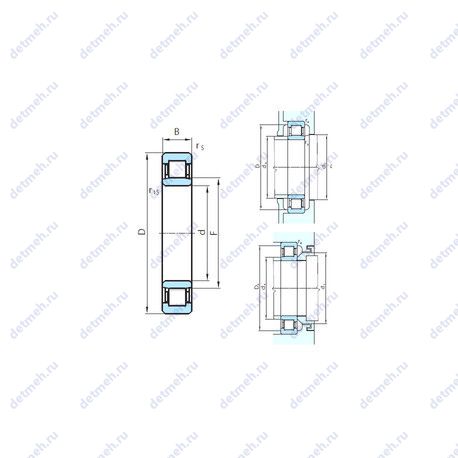

Подшипник NU19/670 MA чертеж — Чертеж подшипника NU19/670 MA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NU19/670 MA

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Пропускная способность:

Грузоподъемность динамическая - 2352 кн;
Частота вращения предельная при жидкой смазке - 590 об/мин;
Частота вращения предельная при пластичной смазке - 440 об/мин;
Грузоподъемность статическая - 4965 кн;

Прочие характеристики:

Размер сопряженных деталей (da min.) - 696;
Размер (r1 max.) - 6 мм.;
Размер сопряженных деталей (Da max.) - 874;
Размер сопряженных деталей (da max) - 723;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер сопряженных деталей (ra max.) - 5;
Размер сопряженных деталей (db min) - 734;
Размеры. мм - 670x900x103;

Габаритные и посадочные размеры:

Внутренний диаметр (F) - 728 мм.;
Радиус наружней фаски - 6 мм.;
Ширина наружной обоймы (C) - 103 мм.;
Ширина (высота) (B) - 103 мм.;
Масса - 195 кг;
Высота. мм - 103;
Внешний диаметр - 900. мм;
Внутренний диаметр - 670. мм;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nu19/670 ma;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NU19/670 MA, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU19/670 MA

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NU19/670	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	670	900	103	195
NU19/670-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	670	900	103	186

Модификации подшипника NU19/670 MA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
