Роликовый подшипник LM565946/LM565910

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

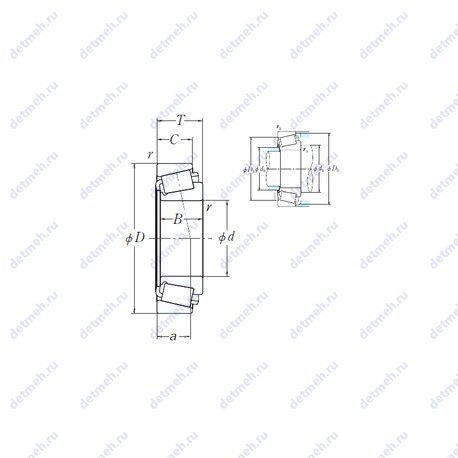

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 84.138 мм.;
• Радиус внутренней фаски (R) - 6.4 мм.;
• Радиус наружней фаски - 3.3 мм;
• Ширина рабочая (T) - 85.725 мм.;
• Масса - 50 кг;
• Ширина наружной обоймы (C) - 61.912 мм.;
• Высота. мм - 85.725;
• Внешний диаметр - 522.288. мм;
• Внутренний диаметр - 377.825. мм;

Исходные данные для расчета:

• Расчетный коэффициент (Y1) - 1.6;
• Расчетный коэффициент (Y0) - 0.86;
• Расчетный коэффициент (e) - 0.39;

Прочие характеристики:

• Размер сопряженных деталей (Db) - 508;
• Размер сопряженных деталей (da) - 418;
• Размер сопряженных деталей (db) - 395;
• Размер сопряженных деталей (Da) - 490;
• Размер (a) - 92.9 мм.;
• Уплотнение - нет;
• Количество дорожек качения - 1;
• Размеры. мм - 377.825x522.288x85.725;

Классификация:

• Нагрузка - радиальная;
• Основной тип - роликовый радиальный;
• Обозначение - lm565946/lm565910;
• Тела качения - ролики;

Пропускная способность:

• Грузоподъемность статическая - 2550 кн;
• Грузоподъемность динамическая - 1210 кн;
