Роликовый подшипник HH249949-N2/HH249910
Подшипник HH249949-N2/HH249910 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 249949, размер 247.65*406.4*117.475 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 247.65 мм
Наружный диаметр: 406.4 мм
Ширина: 117.475 мм
Масса: 58.2 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника HH249949-N2/HH249910
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

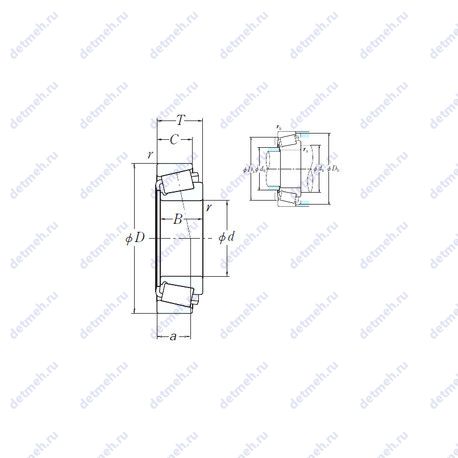

Габаритные и посадочные размеры:
- Ширина (высота) (B): 117.475 мм.
- Радиус внутренней фаски (R): 6.4 мм.
- Радиус наружней фаски: 6.4 мм
- Ширина рабочая (T): 115.888 мм.
- Масса: 58.2 кг
- Ширина наружной обоймы (C): 93.662 мм.
- Высота. мм: 115.888
- Внешний диаметр: 406.4. мм
- Внутренний диаметр: 247.65. мм
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 1.8
- Расчетный коэффициент (Y0): 0.99
- Расчетный коэффициент (e): 0.33
Прочие характеристики:
- Размер сопряженных деталей (Db): 392
- Размер сопряженных деталей (da): 293
- Размер сопряженных деталей (db): 266
- Размер сопряженных деталей (Da): 366
- Размер (a): 87.4 мм.
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 247.65x406.4x115.888
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Обозначение: hh249949-n2/hh249910
- Тела качения: ролики
Пропускная способность:
- Грузоподъемность статическая: 3100 кн
- Грузоподъемность динамическая: 1610 кн
В таблице приведены основные размеры подшипника HH249949-N2/HH249910, технические характеристики и номинальные значения.
Таблица модификаций подшипника HH249949-N2/HH249910
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| HH249949/10 | Роликовый радиальный подшипник, однорядный. | 247.65 | 406.4 | 117.475 | 60.2 |
| HH249949/HH249910 | Шестигранное отверстие (кулачковые ролики с осью). | 247.65 | 406.4 | 117.475 | 58.6 |
| HH249949/HH249910CD | Тяжелее чем тяжёлая серия. Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 247.65 | 406.4 | 0 | 125.08 |
| HH249949/HH249910D+A | Тяжелее чем тяжёлая серия. | 247.65 | 406.4 | 247.65 | 112 |
| HH249949D/HH249910+A | Тяжелее чем тяжёлая серия. | 247.65 | 406.4 | 219.075 | 112 |
Модификации подшипника HH249949-N2/HH249910 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
