Роликовый подшипник EE328167/328269

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

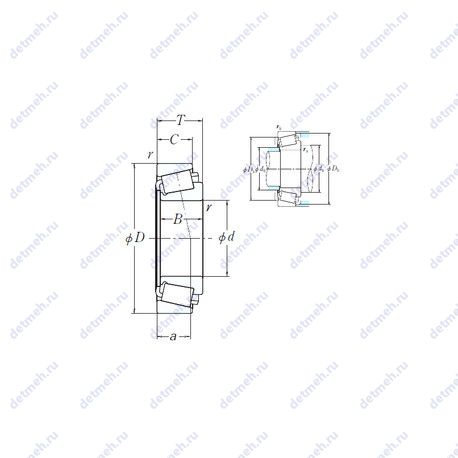

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 142.8 мм.;
• Радиус внутренней фаски (R) - 12.7 мм.;
• Радиус наружней фаски - 6.4 мм;
• Ширина рабочая (T) - 142.875 мм.;
• Масса - 193 кг;
• Ширина наружной обоймы (C) - 104.775 мм.;
• Высота. мм - 142.875;
• Внешний диаметр - 685.698. мм;
• Внутренний диаметр - 425.45. мм;

Исходные данные для расчета:

• Расчетный коэффициент (Y1) - 1.5;
• Расчетный коэффициент (Y0) - 0.83;
• Расчетный коэффициент (e) - 0.4;

Прочие характеристики:

• Размер сопряженных деталей (Db) - 661;
• Размер сопряженных деталей (da) - 497;
• Размер сопряженных деталей (db) - 462;
• Размер сопряженных деталей (Da) - 630;
• Размер (a) - 135.1 мм.;
• Уплотнение - нет;
• Количество дорожек качения - 1;
• Размеры. мм - 425.45x685.698x142.875;

Классификация:

• Нагрузка - радиальная;
• Основной тип - роликовый радиальный;
• Обозначение - ee328167/328269;
• Тела качения - ролики;

Пропускная способность:

• Грузоподъемность статическая - 5700 кн;
• Грузоподъемность динамическая - 3050 кн;
