Роликовый подшипник EE234154/234220
Подшипник EE234154/234220 — это импортный роликовый радиально-упорный конический подшипник, однорядный, обозначение основновного исполнения 234154, размер 393.7*558.8*61.119 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 393.7 мм
Наружный диаметр: 558.8 мм
Ширина: 61.119 мм
Масса: 44.3 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника EE234154/234220
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

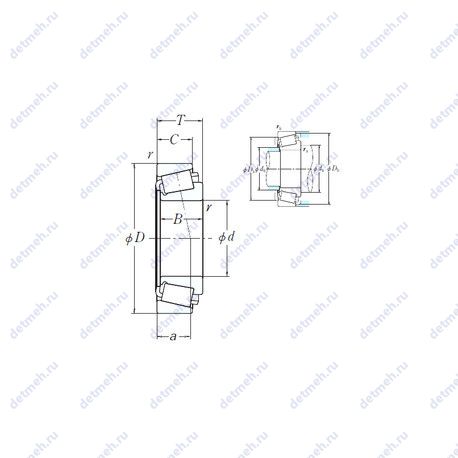

Габаритные и посадочные размеры:
- Ширина (высота) (B): 61.119 мм.
- Радиус внутренней фаски (R): 6.4 мм.
- Радиус наружней фаски: 6.4 мм
- Ширина рабочая (T): 65.088 мм.
- Масса: 44.3 кг
- Ширина наружной обоймы (C): 44.45 мм
- Высота. мм: 65.088
- Внешний диаметр: 558.8. мм
- Внутренний диаметр: 393.7. мм
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 1.3
- Расчетный коэффициент (Y0): 0.69
- Расчетный коэффициент (e): 0.48
Прочие характеристики:
- Размер сопряженных деталей (Db): 536
- Размер сопряженных деталей (da): 438
- Размер сопряженных деталей (db): 417
- Размер сопряженных деталей (Da): 516
- Размер (a): 101.8 мм.
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 393.7x558.8x65.088
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Обозначение: ee234154/234220
- Тела качения: ролики
Пропускная способность:
- Грузоподъемность статическая: 1650 кн
- Грузоподъемность динамическая: 815 кн
В таблице приведены основные размеры подшипника EE234154/234220, технические характеристики и номинальные значения.
Таблица модификаций подшипника EE234154/234220
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| EE234154/234215 | Роликовый радиально-упорный конический подшипник, однорядный. | 393.7 | 546.1 | 61.12 | 46.4 |
| EE234154/234221D+X1S-234154 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Рабочая температура (термическая стабилизация) до 250°C. | 393.7 | 558.8 | 104.775 | 99.47 |
| EE234154/234213CD+X3S-234154 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Рабочая температура (термическая стабилизация) до 250°C. | 393.7 | 539.75 | 101.6 | 83.95 |
Модификации подшипника EE234154/234220 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
