Роликовый подшипник 74550A/74846X
Подшипник 74550A/74846X — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 74550, размер 139.7*215*47.625 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 139.7 мм
Наружный диаметр: 215 мм
Ширина: 47.625 мм
Масса: 5.81 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 74550A/74846X
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

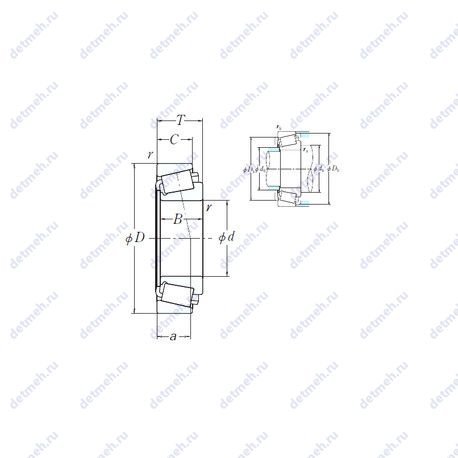

Габаритные и посадочные размеры:
- Ширина (высота) (B): 47.625 мм
- Радиус внутренней фаски (R): 6.4 мм.
- Радиус наружней фаски: 3.3 мм
- Ширина рабочая (T): 47.625 мм
- Масса: 5.81 кг
- Ширина наружной обоймы (C): 34.925 мм
- Высота. мм: 47.625
- Внешний диаметр: 215 мм
- Внутренний диаметр: 139.7 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 1.2
- Расчетный коэффициент (Y0): 0.68
- Расчетный коэффициент (e): 0.49
Прочие характеристики:
- Размер сопряженных деталей (Db): 208
- Размер сопряженных деталей (da): 166
- Размер сопряженных деталей (db): 150
- Размер сопряженных деталей (Da): 195
- Размер (a): 48.4 мм
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 139.7x215x47.625
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Обозначение: 74550a/74846x
- Тела качения: ролики
Пропускная способность:
- Грузоподъемность статическая: 495 кн
- Грузоподъемность динамическая: 287 кн
В таблице приведены основные размеры подшипника 74550A/74846X, технические характеристики и номинальные значения.
Таблица модификаций подшипника 74550A/74846X
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 74550A/74850 | Роликовый радиальный подшипник, однорядный. | 139.7 | 215.9 | 47.625 | 5.99 |
| 4T-74550/74845 | Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. | 139.7 | 214.975 | 47.625 | 5.97 |
| 4T-74550/74850 | Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. | 139.7 | 215.9 | 47.625 | 6.05 |
| 74550A/74851CD | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 139.7 | 215.9 | 0 | 12.71 |
| 4T-74550A/74850 | Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. | 139.7 | 215.9 | 47.625 | 6.03 |
| 74550A/74851CD+X1S-74550 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 139.7 | 215.9 | 80.962 | 12.79 |
Модификации подшипника 74550A/74846X - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
