Роликовый подшипник NUP418-M

Подшипник NUP418-M — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 418, размер 90*225*54 мм.

Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 90 мм
Наружный диаметр: 225 мм
Ширина: 54 мм
Масса: 11.5 кг

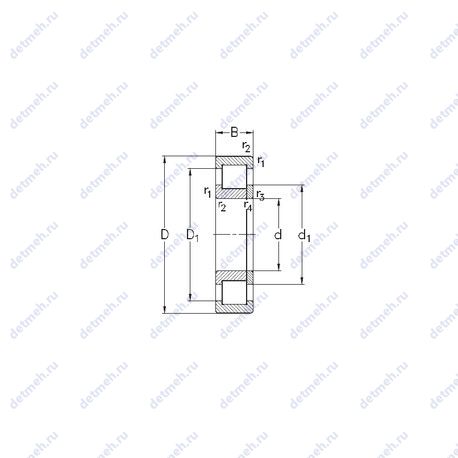

Подшипник NUP418-M чертеж — Чертеж подшипника NUP418-M

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NUP — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NUP418-M

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 54 мм;
Внутренний диаметр (F) - 123.5 мм.;
Масса - 11.5 кг;
Ширина (высота) (B) - 54 мм.;
Высота. мм - 54;
Внешний диаметр - 225 мм;
Внутренний диаметр - 90 мм;

Прочие характеристики:

Размер (r4 min.) - 4 мм;
Размер (r3 min.) - 4 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r2 min.) - 4 мм;
Размер (r1 min.) - 4 мм;
Размеры. мм - 90x225x54;

Пропускная способность:

Частота вращения предельная - 4000 об/мин;
Грузоподъемность статическая - 447 кн;
Грузоподъемность динамическая - 407 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nup418-m;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NUP418-M, технические характеристики и номинальные значения.

Таблица модификаций подшипника NUP418-M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N 418	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	90	225	54	10.5
NH418	Роликовый радиальный подшипник, однорядный.	90	225	68	11.35
NF 418	Внутреннем кольце с двойным фланцем, внешнее с одним..	90	225	54	10.5
NJ 418	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	90	225	54	10.5
NU 418	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	90	225	54	10.5
NP 418	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	90	225	54	11.57
NUP 418	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	90	225	54	10.84
NJ418-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	90	225	54	11.5
NJ418-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	90	225	54	11.8
NU418-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	90	225	54	11.8
NU 418 M	Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет..	90	225	54	11.28
NJ418-M+HJ418	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	90	225	54	12.6
NJ418-M1 + HJ418	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	90	225	54	11.8

Модификации подшипника NUP418-M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
