Роликовый подшипник NU428-M

Подшипник NU428-M — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 428, размер 140*360*82 мм.

Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 140 мм
Наружный диаметр: 360 мм
Ширина: 82 мм
Масса: 49.5 кг

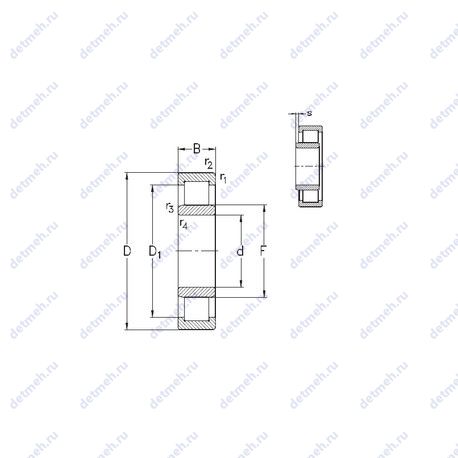

Подшипник NU428-M чертеж — Чертеж подшипника NU428-M

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NU428-M

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Прочие характеристики:

Размер (r1 min.) - 6 мм;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 4;
Размер (r4 min.) - 5 мм;
Размер (r3 min.) - 5 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r2 min.) - 6 мм;
Размеры. мм - 140x360x82;

Габаритные и посадочные размеры:

Внутренний диаметр (F) - 198 мм.;
Масса - 49.5 кг;
Ширина наружной обоймы (C) - 82 мм;
Ширина (высота) (B) - 82 мм.;
Высота. мм - 82;
Внешний диаметр - 360 мм;
Внутренний диаметр - 140 мм;

Пропускная способность:

Частота вращения предельная - 2600 об/мин;
Грузоподъемность статическая - 1055 кн;
Грузоподъемность динамическая - 896 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nu428-m;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NU428-M, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU428-M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N 428	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	140	360	82	46.8
NH428	Роликовый радиальный цилиндрический подшипник, однорядный.	140	360	100	50.55
NP428	Роликовый радиальный цилиндрический подшипник, однорядный.	140	360	82	52.6
NF 428	Внутреннем кольце с двойным фланцем, внешнее с одним..	140	360	82	50.5
NJ 428	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	360	82	48.03
NU 428	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	360	82	46.8
NUP 428	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	360	82	49.28
NJ428-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	360	82	49.5
NJ428-M+HJ428	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	140	360	82	53.4

Модификации подшипника NU428-M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
