Роликовый подшипник NNCF5056V

Подшипник NNCF5056V — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 5056, размер 280*420*190 мм.

Стандарт: ISO
Бренды: NKE, NSK
Внутренний диаметр: 280 мм
Наружный диаметр: 420 мм
Ширина: 190 мм
Масса: 87.7 кг

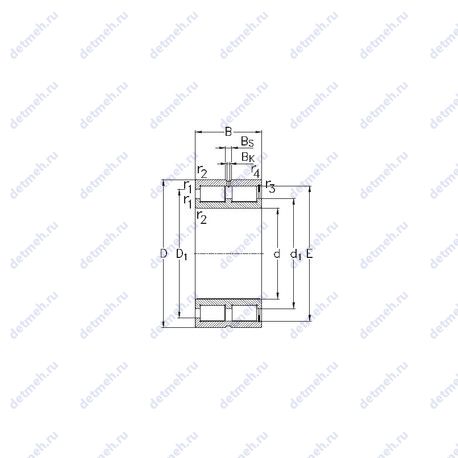

Подшипник NNCF5056V чертеж — Чертеж подшипника NNCF5056V

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника NNCF5056V

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Пропускная способность:

Грузоподъемность статическая - 5624 кн;
Грузоподъемность динамическая - 2721 кн;
Частота вращения предельная - 850 об/мин;

Прочие характеристики:

Размеры. мм - 280x391x190;
Размер (r1 min.) - 4 мм;
Размер (r2 min.) - 4 мм;
Количество дорожек качения - 2;
Уплотнение - нет;
Размер (r3 min.) - 4 мм;
Размер (r4 min.) - 4 мм;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 9;
Размер (d1) - 324 мм.;
Размер (D1) - 375 мм.;
Материал сепаратора - отсутствует;

Габаритные и посадочные размеры:

Внутренний диаметр - 280 мм;
Внешний диаметр - 420 мм;
Высота. мм - 190;
Ширина (высота) (B) - 190 мм.;
Ширина наружной обоймы (C) - 190 мм.;
Масса - 90.5 кг;
Наружный диаметр (E) - 391 мм.;

Классификация:

Нагрузка - радиальная;
Обозначение - nncf5056-v;
Тела качения - ролики;
Основной тип - роликовый радиальный;

Производитель NSK

Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

Тела качения - ролики;
Обозначение - nncf5056v;
Нагрузка - радиальная;
Основной тип - роликовый радиальный;

Прочие характеристики:

Размеры. мм - 280x390.5x190;
Размер сопряженных деталей (da) - 302;
Размер сопряженных деталей (Da) - 395;
Количество дорожек качения - 2;
Уплотнение - нет;
Материал сепаратора - отсутствует;
Размер сопряженных деталей (ra max.) - 3;

Габаритные и посадочные размеры:

Внутренний диаметр - 280 мм;
Внешний диаметр - 420 мм;
Высота. мм - 190;
Ширина наружной обоймы (C) - 190 мм.;
Масса - 87.7 кг;
Ширина (высота) (B) - 190 мм.;
Наружный диаметр (Ew) - 390.5 мм.;
Радиус наружней фаски - 4 мм;

Пропускная способность:

Грузоподъемность динамическая - 2770 кн;
Грузоподъемность статическая - 5450 кн;

В таблице приведены основные размеры подшипника NNCF5056V, технические характеристики и номинальные значения.

Таблица модификаций подшипника NNCF5056V

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
E5056	Подшипник с цементованными роликами и кольцами.	280	420	190	90.9
DC5056N	Канавка под стопорное кольцо на наружном кольце подшипника.	280	420	190	93
E5056NR	Подшипник с цементованными роликами и кольцами. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	280	420	190	90.9
RS-5056	Подшипники с двойными защитными шайбами (без возможности смазки) с широким внутренним кольцом, используемые в резиновых блоках корпусов..	280	420	190	92
DC5056NR	Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	280	420	190	93
NNF5056 V	Бессепараторный подшипник.	280	420	190	90
SL04 5056	Специальный шариковый подшипник.	280	420	190	90
E5056NRNT	Подшипник с цементованными роликами и кольцами. Канавка под стопорное кольцо на наружном кольце подшипника. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. Механически обработанный сепаратор из текстолита.	280	420	190	90.9
RS-5056NR	Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. Подшипники с двойными защитными шайбами (без возможности смазки) с широким внутренним кольцом, используемые в резиновых блоках корпусов..	280	420	190	92
NNF5056PP	Контактные уплотнения с двух сторон у опорных роликов.	280	420	190	96.2
SL04-5056N	Специальный шариковый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	280	420	190	93.9
SL04-5056NR	Специальный шариковый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	280	420	190	96.2
NAS 5056ZZNR	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитная металлическая шайба типа Z с одной стороны и канавка под стопорное кольцо на наружной поверхности с противоположной стороны подшипника, с стопорным кольцом.	280	420	190	90.9
NAS 5056UUNR	Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	280	420	190	90.9
NNCF 5056 CV	Бессепараторный подшипник.	280	420	190	90.5
NNF5056-2LS-V	Уплотнения типа LS с двух сторон подшипника. Бессепараторный подшипник.	280	420	190	88

Модификации подшипника NNCF5056V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NNCF5056V

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
NSK	NNCF5056V	280	420	190	ISO
NKE	NNCF5056V	280	420	190	ISO

Аналог подшипника NNCF5056V — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
SL045056-PP	280	420	190
