Роликовый подшипник NJ430-M

Подшипник NJ430-M — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 430, размер 150*380*85 мм.

Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 150 мм
Наружный диаметр: 380 мм
Ширина: 85 мм
Масса: 48 кг

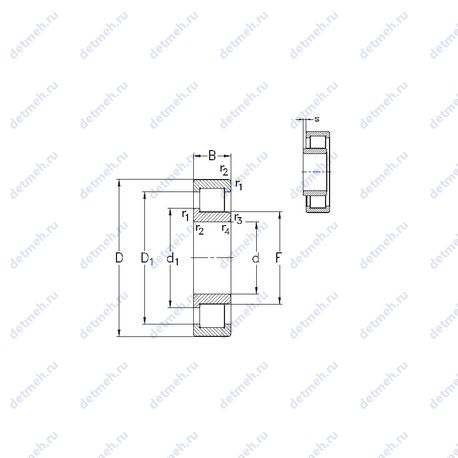

Подшипник NJ430-M чертеж — Чертеж подшипника NJ430-M

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NJ430-M

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Прочие характеристики:

Размер (r1 min.) - 6 мм;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 4;
Размер (r4 min.) - 5 мм;
Размер (r3 min.) - 5 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r2 min.) - 6 мм;
Размеры. мм - 150x380x85;

Габаритные и посадочные размеры:

Внутренний диаметр (F) - 213 мм.;
Масса - 48 кг;
Ширина наружной обоймы (C) - 85 мм;
Ширина (высота) (B) - 85 мм.;
Высота. мм - 85;
Внешний диаметр - 380 мм;
Внутренний диаметр - 150 мм;

Пропускная способность:

Частота вращения предельная - 2400 об/мин;
Грузоподъемность статическая - 1160 кн;
Грузоподъемность динамическая - 954 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nj430-m;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NJ430-M, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ430-M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N 430	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	380	85	53.3
NH430	Роликовый радиальный подшипник, однорядный.	150	380	85	58
NF 430	Внутреннем кольце с двойным фланцем, внешнее с одним..	150	380	85	57.4
NJ 430	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	380	85	54.7
NP 430	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	150	380	85	59.8
NU 430	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	380	85	53.3
NUP 430	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	380	85	56.12
NU430-M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	380	85	48
NJ430-M+HJ430	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	150	380	85	52.9

Модификации подшипника NJ430-M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
