Роликовый подшипник NJ414M

Подшипник NJ414M — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 414, размер 70*180*42 мм.

Стандарт: ISO
Бренды: NKE, SNR
Внутренний диаметр: 70 мм
Наружный диаметр: 180 мм
Ширина: 42 мм
Масса: 5.5 кг

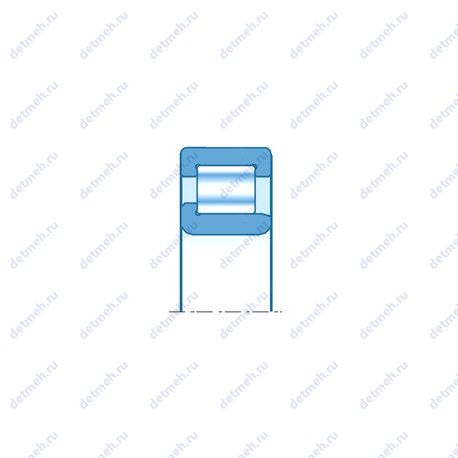

Подшипник NJ414M чертеж — Чертеж подшипника NJ414M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NJ414M

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Прочие характеристики:

Уплотнение - нет;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 2;
Размер (r4 min.) - 3 мм;
Размер (r3 min.) - 3 мм;
Количество дорожек качения - 1;
Размер (r2 min.) - 3 мм;
Размеры. мм - 70x180x42;
Размер (r1 min.) - 3 мм;

Габаритные и посадочные размеры:

Внутренний диаметр (F) - 100 мм.;
Масса - 5.5 кг;
Ширина наружной обоймы (C) - 42 мм;
Внутренний диаметр - 70 мм;
Внешний диаметр - 180 мм;
Ширина (высота) (B) - 42 мм;
Высота. мм - 42;

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Нагрузка - радиальная;
Обозначение - nj414-m;

Пропускная способность:

Частота вращения предельная - 5000 об/мин;
Грузоподъемность статическая - 264 кн;
Грузоподъемность динамическая - 248 кн;

Производитель SNR

французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта. SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.

Габаритные и посадочные размеры:

Внешний диаметр - 180.000. мм;
Ширина наружной обоймы (C) - 42.000 мм.;
Масса - 6.07 кг;
Ширина (высота) (B) - 42.000 мм.;
Высота. мм - 42.000;
Внутренний диаметр - 70.000. мм;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 70x180x42;

Классификация:

Обозначение - nj414m;
Нагрузка - радиальная;
Тела качения - ролики;
Основной тип - роликовый радиальный;

В таблице приведены основные размеры подшипника NJ414M, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ414M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N 414	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	70	180	42	5.25
NH414	Роликовый радиальный подшипник, однорядный.	70	180	54	5.865
NF 414	Внутреннем кольце с двойным фланцем, внешнее с одним..	70	180	42	5.25
NJ 414	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	70	180	42	5
NU 414	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	70	180	42	5.25
NP 414	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	70	180	42	5.91
NUP 414	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	70	180	42	5.54
NU414-M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	70	180	42	5.5
NUP414-M	Роликовый радиальный подшипник, однорядный.	70	180	42	6.145
NJ414-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	70	180	42	6.07
NU414-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	70	180	42	5.97
NU 414 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	70	180	42	5.25
NJ414-M+HJ414	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	70	180	42	6.11
NJ414-M1 + HJ414	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	70	180	42	6.07

Модификации подшипника NJ414M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NJ414M

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SNR	NJ414M	70	180	42	ISO
NKE	NJ414M	70	180	42	ISO

Аналог подшипника NJ414M — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
