Роликовый подшипник 24030EX1
Подшипник 24030EX1 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 24030, размер 150*225*72 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 150 мм
Наружный диаметр: 225 мм
Ширина: 72 мм
Масса: 10.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 24030EX1
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

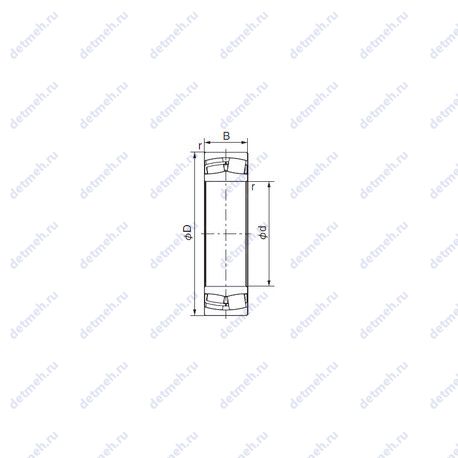

Габаритные и посадочные размеры:
- Масса: 10.5 кг
- Радиус наружней фаски: 2.1 мм.
- Ширина наружной обоймы (C): 72 мм.
- Ширина (высота) (B): 72 мм
- Высота. мм: 72
- Внешний диаметр: 225 мм
- Внутренний диаметр: 150 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3.32
- Расчетный коэффициент (Y1): 2.23
- Расчетный коэффициент (Y0): 2.18
- Расчетный коэффициент (e): 0.3
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 150x225x72
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 2700 об/мин
- Частота вращения предельная при пластичной смазке: 2100 об/мин
- Грузоподъемность статическая: 1060 кн
- Грузоподъемность динамическая: 815 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: 24030ex1
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 24030EX1, технические характеристики и номинальные значения.
Таблица модификаций подшипника 24030EX1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 24030 | Основное исполнение. | 150 | 225 | 75 | 10.5 |
| 24030B | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 225 | 75 | 10.7 |
| 24030C | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 225 | 75 | 10.5 |
| 24030AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 225 | 75 | 10.4 |
| 24030CJ | Штампованный сепаратор из стального листа. | 150 | 225 | 75 | 10.4 |
| 24030MB | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 225 | 75 | 10.25 |
| 24030RH | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 225 | 75 | 10.6 |
| 24030CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 225 | 75 | 10.5 |
| 24030-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 225 | 75 | 11.1 |
| 24030W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.5 |
| 24030EX1K | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 225 | 72 | 10.5 |
| 24030CK30 | Коническое внутреннее отверстие, конусность 1:30. | 150 | 225 | 75 | 10.3 |
| 24030BK30 | Коническое внутреннее отверстие, конусность 1:30. | 150 | 225 | 75 | 10.5 |
| 24030 K30 | Коническое внутреннее отверстие, конусность 1:30. | 150 | 225 | 75 | 10.5 |
| 24030-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 150 | 225 | 75 | 10.5 |
| 24030MBK30 | Коническое внутреннее отверстие, конусность 1:30. | 150 | 225 | 75 | 10.08 |
| 24030MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.14 |
| 24030 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.5 |
| 24030RHK30 | Коническое внутреннее отверстие, конусность 1:30. | 150 | 225 | 75 | 10.4 |
| 24030AXK30 | Коническое внутреннее отверстие, конусность 1:30. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 225 | 75 | 10.4 |
| 24030CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.4 |
| 24030EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.14 |
| 24030KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.4 |
| 24030CK30E4 | Коническое внутреннее отверстие, конусность 1:30. | 150 | 225 | 75 | 10.5 |
| 24030-CE-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.5 |
| 24030 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.5 |
| 24030CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.4 |
| 24030 K30W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.5 |
| 24030-E1-K30 | Коническое внутреннее отверстие, конусность 1:30. | 150 | 225 | 75 | 10.7 |
| 24030EAK30W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 9.9 |
| 24030KCJW33C4 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.4 |
| 24030CJW841C4 | Штампованный сепаратор из стального листа. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 150 | 225 | 75 | 10.4 |
| 24030KCJW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.4 |
| 24030MBK30W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 9.97 |
| 24030SWRCg2E4 | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 150 | 225 | 75 | 0 |
| 24030-E1-2VSR | Зазор и преднатяг. | 150 | 225 | 75 | 11.1 |
| 24030 K30 CW33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.5 |
| 24030 CCK30/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.5 |
| 24030-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 150 | 225 | 75 | 10.5 |
| 24030-CE-K30-W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 225 | 75 | 10.5 |
Модификации подшипника 24030EX1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
