Роликовый подшипник 24028AXK30
Подшипник 24028AXK30 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 24028, размер 140*210*69 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 140 мм
Наружный диаметр: 210 мм
Ширина: 69 мм
Масса: 8.22 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

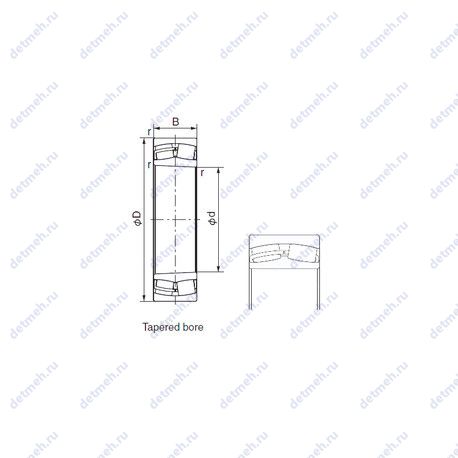

Таблица размеров и характеристик подшипника 24028AXK30
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Габаритные и посадочные размеры:
- Масса: 8.22 кг
- Радиус наружней фаски: 2 мм
- Ширина наружной обоймы (C): 69 мм
- Ширина (высота) (B): 69 мм.
- Высота. мм: 69
- Внешний диаметр: 210 мм
- Внутренний диаметр: 140 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3.2
- Расчетный коэффициент (Y1): 2.15
- Расчетный коэффициент (Y0): 2.1
- Расчетный коэффициент (e): 0.31
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 140x210x69
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 3000 об/мин
- Частота вращения предельная при пластичной смазке: 2200 об/мин
- Грузоподъемность статическая: 819 кн
- Грузоподъемность динамическая: 720 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: 24028axk30
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 24028AXK30, технические характеристики и номинальные значения.
Таблица модификаций подшипника 24028AXK30
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 24028 | Основное исполнение. | 140 | 210 | 69 | 8.55 |
| 24028B | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 210 | 69 | 8.57 |
| 24028C | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 210 | 69 | 8.48 |
| 24028AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 210 | 69 | 8.22 |
| 24028MB | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 210 | 69 | 9.11 |
| 24028RH | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 210 | 69 | 8.49 |
| 24028CJ | Штампованный сепаратор из стального листа. | 140 | 210 | 69 | 8.3 |
| 24028-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 210 | 69 | 8.4 |
| 24028W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.45 |
| 24028CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 210 | 69 | 8.37 |
| 24028EX1 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 210 | 69 | 8.4 |
| 24028CK30 | Коническое внутреннее отверстие, конусность 1:30. | 140 | 210 | 69 | 7.66 |
| 24028BK30 | Коническое внутреннее отверстие, конусность 1:30. | 140 | 210 | 69 | 8.43 |
| 24028-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 140 | 210 | 69 | 8.55 |
| 24028 K30 | Коническое внутреннее отверстие, конусность 1:30. | 140 | 210 | 69 | 8.55 |
| 24028EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.15 |
| 24028 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.45 |
| 24028MBK30 | Коническое внутреннее отверстие, конусность 1:30. | 140 | 210 | 69 | 8.69 |
| 24028MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 9.07 |
| 24028RHK30 | Коническое внутреннее отверстие, конусность 1:30. | 140 | 210 | 69 | 8.35 |
| 24028KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.3 |
| 24028CK30E4 | Коническое внутреннее отверстие, конусность 1:30. | 140 | 210 | 69 | 8.37 |
| 24028EX1K30 | Коническое внутреннее отверстие, конусность 1:30. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 210 | 69 | 8.4 |
| 24028-CE-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.42 |
| 24028CJW33C4 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.3 |
| 24028CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.3 |
| 24028-E1-K30 | Коническое внутреннее отверстие, конусность 1:30. | 140 | 210 | 69 | 8.1 |
| 24028 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.55 |
| 24028 K30W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.5 |
| 24028-E1-2VSR | Зазор и преднатяг. | 140 | 210 | 69 | 8.4 |
| 24028CJW841C4 | Штампованный сепаратор из стального листа. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 140 | 210 | 69 | 8.3 |
| 24028EAK30W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.03 |
| 24028SWRCg2E4 | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 140 | 210 | 69 | 0 |
| 24028 K30 CW33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.5 |
| 24028 CCK30/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.4 |
| 24028-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 140 | 210 | 69 | 8.55 |
| 24028-CE-K30-W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.42 |
| 24028-E1-2VSR-H40 | Зазор и преднатяг. | 140 | 210 | 69 | 8.4 |
| 24028 K30CW33+AH24028 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 210 | 69 | 8.5 |
| 24028 EK30W33+AH24028 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 135 | 210 | 69 | 9.2 |
Модификации подшипника 24028AXK30 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
