Роликовый подшипник 23219EK
Подшипник 23219EK — это импортный роликовый сферический подшипник, двухрядный, обозначение основновного исполнения 23219, размер 95*170*55.6 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 95 мм
Наружный диаметр: 170 мм
Ширина: 55.6 мм
Масса: 5.46 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 23219EK
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

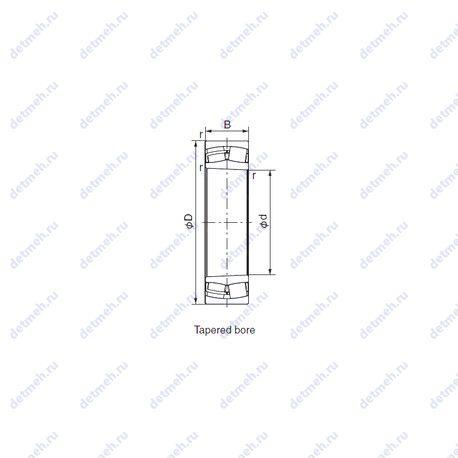

Габаритные и посадочные размеры:
- Масса: 5.46 кг
- Радиус наружней фаски: 2.1 мм.
- Ширина наружной обоймы (C): 55.6 мм.
- Ширина (высота) (B): 55.6 мм.
- Высота. мм: 55.6
- Внешний диаметр: 170 мм
- Внутренний диаметр: 95 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3.34
- Расчетный коэффициент (Y1): 2.24
- Расчетный коэффициент (Y0): 2.19
- Расчетный коэффициент (e): 0.3
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 95x170x55.6
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 3600 об/мин
- Частота вращения предельная при пластичной смазке: 2800 об/мин
- Грузоподъемность статическая: 510 кн
- Грузоподъемность динамическая: 500 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: 23219ek
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 23219EK, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23219EK
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23219E | Роликовый сферический подшипник, двухрядный. | 95 | 170 | 55.6 | 5.46 |
| 23219CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 95 | 170 | 55.6 | 5.33 |
| 23219CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 95 | 170 | 55.6 | 5.33 |
Модификации подшипника 23219EK - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
