Роликовый подшипник 230/950E
Подшипник 230/950E — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 230/950, размер 950*1360*300 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 950 мм
Наружный диаметр: 1360 мм
Ширина: 300 мм
Масса: 1450 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

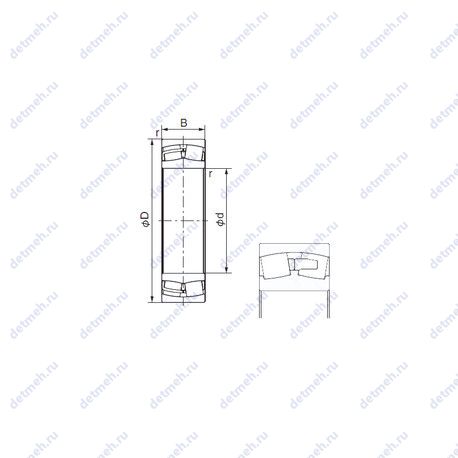

Таблица размеров и характеристик подшипника 230/950E
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Габаритные и посадочные размеры:
- Масса: 1450 кг
- Радиус наружней фаски: 7.5 мм
- Ширина наружной обоймы (C): 300 мм.
- Ширина (высота) (B): 300 мм.
- Высота. мм: 300
- Внешний диаметр: 1360. мм
- Внутренний диаметр: 950. мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 4.82
- Расчетный коэффициент (Y1): 3.23
- Расчетный коэффициент (Y0): 3.16
- Расчетный коэффициент (e): 0.21
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 950x1360x300
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 300 об/мин
- Частота вращения предельная при пластичной смазке: 240 об/мин
- Грузоподъемность статическая: 27200 кн
- Грузоподъемность динамическая: 16100 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: 230/950e
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 230/950E, технические характеристики и номинальные значения.
Таблица модификаций подшипника 230/950E
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 230/950 | Основное исполнение. | 950 | 1360 | 300 | 1450 |
| 230/950B | Роликовый радиальный сферический подшипник, двухрядный. | 950 | 1360 | 300 | 1430 |
| 230/950R | Роликовый радиальный сферический подшипник, двухрядный. | 950 | 1360 | 300 | 1470 |
| 230/950BK | Коническое внутреннее отверстие, конусность 1:12. | 950 | 1360 | 300 | 1380 |
| 230/950RK | Коническое внутреннее отверстие, конусность 1:12. | 950 | 1360 | 300 | 1420 |
| 230/950 K | Коническое внутреннее отверстие, конусность 1:12. | 950 | 1360 | 300 | 1450 |
| 230/950EK | Коническое внутреннее отверстие, конусность 1:12. | 950 | 1360 | 300 | 1450 |
| 230/950YMB | Штампованный сепаратор из листовой латуни. | 950 | 1360 | 300 | 1400 |
| 230/950W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 950 | 1360 | 300 | 1470 |
| 230/950CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 950 | 1360 | 300 | 1400 |
| 230/950 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 950 | 1360 | 300 | 1420 |
| 230/950CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 950 | 1360 | 300 | 1400 |
| 230/950-B-MB | Роликовый радиальный сферический подшипник, двухрядный. | 950 | 1360 | 300 | 1493 |
| 230/950 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 950 | 1360 | 300 | 1470 |
| 230/950 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 950 | 1360 | 300 | 1420 |
| 230/950-B-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 950 | 1360 | 300 | 1421 |
| 230/950 CA/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 950 | 1360 | 300 | 1450 |
| 230/950 CAK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 900 | 1360 | 300 | 1405 |
| 230/950 KCW33+H30/950 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 950 | 1360 | 300 | 1420 |
| 230/950 EKW33+OH30/950 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 900 | 1360 | 300 | 1870 |
| 230/950 KCW33+AH30/950 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 950 | 1360 | 300 | 1420 |
| 230/950 EKW33+AOH30/950 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 900 | 1360 | 300 | 1720 |
Модификации подшипника 230/950E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 230/950EK | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки | ||
| NN30/950KWD1C1NAP5 | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки | ||
| 230/950 KCW33+AH30/950 | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки | ||
| 230/950 CW33 | 950 | 1360 | 300 | |||
| 230/950 KCW33+H30/950 | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки | ||
| 230/950 KCW33 | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки | ||
| 230/950-B-K-MB | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки | ||
| 230/950-B-MB | 950 | 1360 | 300 | |||
| 230/950 | 950 | 1360 | 300 | |||
| 230/950 K | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки | ||
| 230/950 KW33 | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки | ||
| 230/950W33 | 950 | 1360 | 300 | |||
| 230/950RK | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки | ||
| 230/950R | 950 | 1360 | 300 | |||
| 230/950CAE4 | 950 | 1360 | 300 | |||
| 230/950CAKE4 | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки | ||
| 230/950BK | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки | ||
| 230/950B | 950 | 1360 | 300 | |||
| 230/950 CA/W33 | 950 | 1360 | 300 | |||
| 230/950YMB | 950 | 1360 | 300 | |||
| 23022CJW33 | 950 | 1360 | 300 | |||
| 23022CJW33C3 | 950 | 1360 | 300 | |||
| 23022CJW33W59W8 | 950 | 1360 | 300 | |||
| 23022KCJW33C3 | 950 | 1360 | 300 | Проточка на внешнем кольце для смазки |
