Роликовый подшипник 22228AEXK
Подшипник 22228AEXK — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22228, размер 140*250*68 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 140 мм
Наружный диаметр: 250 мм
Ширина: 68 мм
Масса: 14.8 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 22228AEXK
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

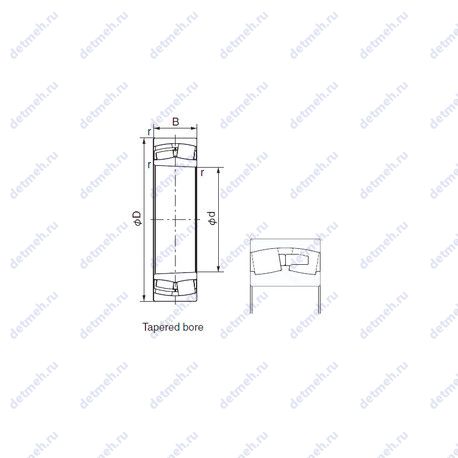

Габаритные и посадочные размеры:
- Масса: 14.8 кг
- Радиус наружней фаски: 3 мм
- Ширина наружной обоймы (C): 68 мм
- Ширина (высота) (B): 68 мм
- Высота. мм: 68
- Внешний диаметр: 250 мм
- Внутренний диаметр: 140 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3.37
- Расчетный коэффициент (Y1): 2.26
- Расчетный коэффициент (Y0): 2.21
- Расчетный коэффициент (e): 0.3
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 140x250x68
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 3400 об/мин
- Частота вращения предельная при пластичной смазке: 2700 об/мин
- Грузоподъемность статическая: 890 кн
- Грузоподъемность динамическая: 945 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: 22228aexk
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 22228AEXK, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22228AEXK
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22228 | Основное исполнение. | 140 | 250 | 68 | 14.2 |
| 22228B | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 250 | 68 | 14 |
| 22228C | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 250 | 68 | 14.4 |
| 22228 K | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 68 | 14.2 |
| 22228BK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 68 | 13.7 |
| 22228YM | Штампованный сепаратор из листовой латуни. | 140 | 250 | 68 | 14.4 |
| 22228CJ | Штампованный сепаратор из стального листа. | 140 | 250 | 68 | 14.4 |
| 22228EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 250 | 68 | 13.9 |
| 22228EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 250 | 68 | 13.9 |
| 22228AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 250 | 68 | 14.8 |
| 22228-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 250 | 68 | 14.1 |
| 22228RHR | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 250 | 68 | 14.5 |
| 22228MBK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 68 | 14.2 |
| 22228MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14 |
| 22228CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 140 | 250 | 68 | 14.5 |
| 22228RHRK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 68 | 14.2 |
| 22228 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14 |
| 22228 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 13.5 |
| 22228CDKE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 68 | 14.5 |
| 22228MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.27 |
| 22228EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 13.92 |
| 22228EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.42 |
| 22228CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.4 |
| 22228CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 13.97 |
| 22228-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 68 | 13.7 |
| 22228 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.27 |
| 22228MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 13.97 |
| TL22228CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 140 | 250 | 68 | 14.5 |
| 22228KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.4 |
| 22228 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 13.5 |
| 22228-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.1 |
| 22228EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 13.6 |
| 22228EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.07 |
| 22228CJW33C4 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.4 |
| 22228CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.4 |
| 22228 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14 |
| 22228CJW33C2 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.4 |
| 22228YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.4 |
| 22228 ACMW33 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 250 | 68 | 14.18 |
| TL22228CDKE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12. | 140 | 250 | 68 | 14.5 |
Модификации подшипника 22228AEXK - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
