Роликовый подшипник 21305EK
Подшипник 21305EK — это импортный роликовый сферический подшипник, двухрядный, обозначение основновного исполнения 21305, размер 25*62*17 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 25 мм
Наружный диаметр: 62 мм
Ширина: 17 мм
Масса: 0.29 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 21305EK
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

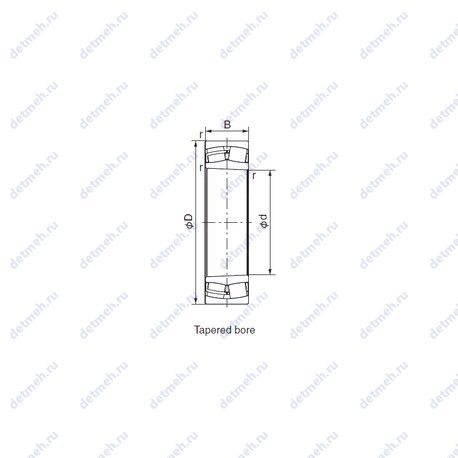

Габаритные и посадочные размеры:
- Масса: 0.29 кг
- Радиус наружней фаски: 1.1 мм.
- Ширина наружной обоймы (C): 17 мм
- Ширина (высота) (B): 17 мм
- Высота. мм: 17
- Внешний диаметр: 62 мм
- Внутренний диаметр: 25 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3.56
- Расчетный коэффициент (Y1): 2.39
- Расчетный коэффициент (Y0): 2.34
- Расчетный коэффициент (e): 0.28
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 25x62x17
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 11500 об/мин
- Частота вращения предельная при пластичной смазке: 9000 об/мин
- Грузоподъемность статическая: 47.5 кн
- Грузоподъемность динамическая: 64 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: 21305ek
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 21305EK, технические характеристики и номинальные значения.
Таблица модификаций подшипника 21305EK
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 21305 | Основное исполнение. | 25 | 62 | 17 | 0.28 |
| 21305E | Роликовый сферический подшипник, двухрядный. | 25 | 62 | 17 | 0.29 |
| 21305V | Бессепараторный подшипник. | 25 | 62 | 17 | 0.26 |
| 21305VK | Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. | 25 | 62 | 17 | 0.26 |
| 21305W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 62 | 17 | 0.25 |
| 21305 CC | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 25 | 62 | 17 | 0.28 |
| 21305CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 25 | 62 | 17 | 0.26 |
| 21305VCSJ | Штампованный сепаратор из стального листа. Бессепараторный подшипник. | 25 | 62 | 17 | 0.3 |
| 21305 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 62 | 17 | 0.25 |
| 21305CDKE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12. | 25 | 62 | 17 | 0.26 |
| 21305VCSJC3 | Штампованный сепаратор из стального листа. Бессепараторный подшипник. | 25 | 62 | 17 | 0.3 |
| 21305KVCSJC3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Бессепараторный подшипник. | 25 | 62 | 17 | 0.3 |
| 21305-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 25 | 62 | 17 | 0.254 |
Модификации подшипника 21305EK - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
