Роликовый подшипник ZSL192322-TB

Подшипник ZSL192322-TB — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 192322, размер 110*240*80 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 110 мм
Наружный диаметр: 240 мм
Ширина: 80 мм
Масса: 16.5 кг

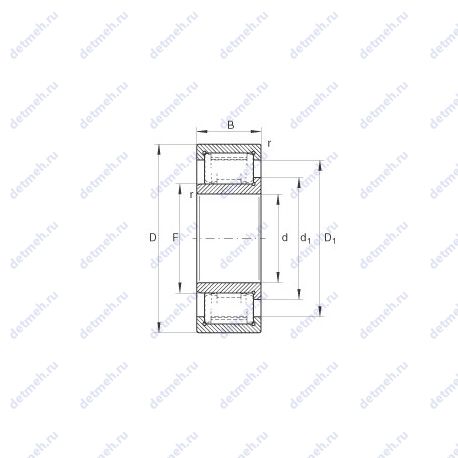

Подшипник ZSL192322-TB чертеж — Чертеж подшипника ZSL192322-TB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника ZSL192322-TB

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

C0r: 900000 n
s: 5 мм./осевое перемещение
F: 134.27 мм.
Размер (d1): 151.1 мм.
Размер (D1): 199.9 мм.
nB: 2750 1/min
nG: 3850 1/min
Cur: 148000 n/нагрузка предела усталости радиальная
Cr: 890000 n
m: 16.5 kg
Размер (r): 3 мм.
Размеры. мм: 110x240x80

Классификация:

Нагрузка: радиальная
Основной тип: роликовый радиальный
Обозначение: zsl192322-tb
Тела качения: ролики

Габаритные и посадочные размеры:

Внутренний диаметр (d): 110 мм
Ширина (высота) (B): 80 мм
Наружный диаметр (D): 240 мм
Высота. мм: 80
Внешний диаметр: 240 мм
Внутренний диаметр: 110 мм

В таблице приведены основные размеры подшипника ZSL192322-TB, технические характеристики и номинальные значения.

Таблица модификаций подшипника ZSL192322-TB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SL192322-TB	Специальный шариковый подшипник. Механически обработанный сепаратор из текстолита.	110	240	80	17
LSL192322-TB	Механически обработанный сепаратор из текстолита.	110	240	80	17.3

Модификации подшипника ZSL192322-TB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
Z-567445.ZL-K-C3	110	240	80		Проточка на внешнем кольце для смазки
NUH 2322 ECMH	110	240	80
