Роликовый подшипник SL192326-TB

Подшипник SL192326-TB — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 192326, размер 130*280*93 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 130 мм
Наружный диаметр: 280 мм
Ширина: 93 мм
Масса: 27.95 кг

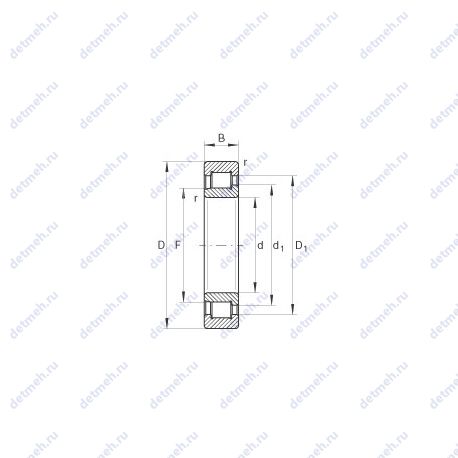

Подшипник SL192326-TB чертеж — Чертеж подшипника SL192326-TB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс SL — Специальный шариковый подшипник Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника SL192326-TB

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

C0r - 1380000 n;
s - 5 мм./осевое перемещение;
F - 157.9 мм.;
Размер (d1) - 176 мм.;
Размер (D1) - 227.9 мм.;
nB - 1020 1/min;
nG - 1570 1/min;
Cur - 222000 n/нагрузка предела усталости радиальная;
Cr - 1260000 n;
m - 27.95 kg;
Размер (r) - 4 мм.;
Размеры. мм - 130x280x93;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - sl192326-tb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 130 мм;
Ширина (высота) (B) - 93 мм.;
Наружный диаметр (D) - 280 мм.;
Высота. мм - 93;
Внешний диаметр - 280 мм;
Внутренний диаметр - 130 мм;

В таблице приведены основные размеры подшипника SL192326-TB, технические характеристики и номинальные значения.

Таблица модификаций подшипника SL192326-TB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
LSL192326-TB	Механически обработанный сепаратор из текстолита.	130	280	93	27.2

Модификации подшипника SL192326-TB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
F-804305.ZL-K-C3	130	280	93		Проточка на внешнем кольце для смазки
NUH 2326 ECMH	130	280	93
