Роликовый подшипник LSL192348-TB

Подшипник LSL192348-TB — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 192348, размер 240*500*155 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 240 мм
Наружный диаметр: 500 мм
Ширина: 155 мм
Масса: 138.6 кг

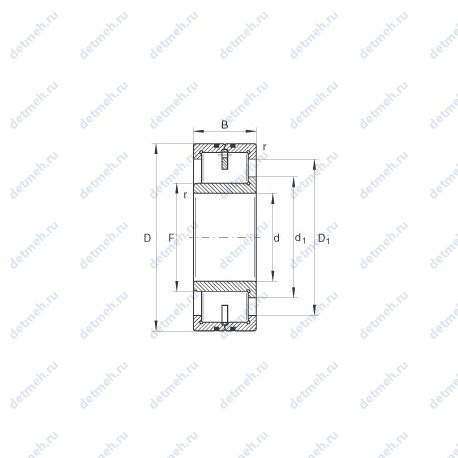

Подшипник LSL192348-TB чертеж — Чертеж подшипника LSL192348-TB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника LSL192348-TB

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

C0r - 3550000 n;
s - 10 мм./осевое перемещение;
F - 280.55 мм.;
Размер (d1) - 312.5 мм.;
Размер (D1) - 406.1 мм.;
nB - 1170 1/min;
nG - 2700 1/min;
Cur - 355000 n/нагрузка предела усталости радиальная;
Cr - 2750000 n;
m - 138.6 kg;
Размер (r) - 5 мм.;
Размеры. мм - 240x500x155;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - lsl192348-tb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 240 мм;
Ширина (высота) (B) - 155 мм.;
Наружный диаметр (D) - 500 мм.;
Высота. мм - 155;
Внешний диаметр - 500 мм;
Внутренний диаметр - 240 мм;

В таблице приведены основные размеры подшипника LSL192348-TB, технические характеристики и номинальные значения.

Таблица модификаций подшипника LSL192348-TB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SL192348-TB	Специальный шариковый подшипник. Механически обработанный сепаратор из текстолита.	240	500	155	142.3

Модификации подшипника LSL192348-TB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
NUH 2348 ECMH	240	500	155
NUH 2348 ECMH/PEX	240	500	155
