Роликовый подшипник LSL192330-TB

Подшипник LSL192330-TB — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 192330, размер 150*320*108 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 150 мм
Наружный диаметр: 320 мм
Ширина: 108 мм
Масса: 40.7 кг

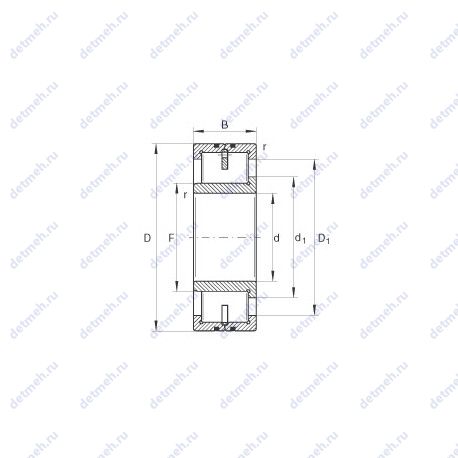

Подшипник LSL192330-TB чертеж — Чертеж подшипника LSL192330-TB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника LSL192330-TB

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

C0r: 1760000 n
s: 7 мм./осевое перемещение
F: 182.49 мм.
Размер (d1): 203.3 мм.
Размер (D1): 263.9 мм.
nB: 2020 1/min
nG: 4250 1/min
Cur: 200000 n/нагрузка предела усталости радиальная
Cr: 1410000 n
m: 40.7 kg
Размер (r): 4 мм.
Размеры. мм: 150x320x108

Классификация:

Нагрузка: радиальная
Основной тип: роликовый радиальный
Обозначение: lsl192330-tb
Тела качения: ролики

Габаритные и посадочные размеры:

Внутренний диаметр (d): 150 мм
Ширина (высота) (B): 108 мм.
Наружный диаметр (D): 320 мм
Высота. мм: 108
Внешний диаметр: 320 мм
Внутренний диаметр: 150 мм

В таблице приведены основные размеры подшипника LSL192330-TB, технические характеристики и номинальные значения.

Таблица модификаций подшипника LSL192330-TB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SL192330-TB	Специальный шариковый подшипник. Механически обработанный сепаратор из текстолита.	150	320	108	42.1

Модификации подшипника LSL192330-TB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
F-804272.ZL-K-C3	150	320	108		Проточка на внешнем кольце для смазки
NUH 2330 ECMH	150	320	108
