Роликовый подшипник NU2272-E-M1
Подшипник NU2272-E-M1 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2272, размер 360*650*170 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 360 мм
Наружный диаметр: 650 мм
Ширина: 170 мм
Масса: 254 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

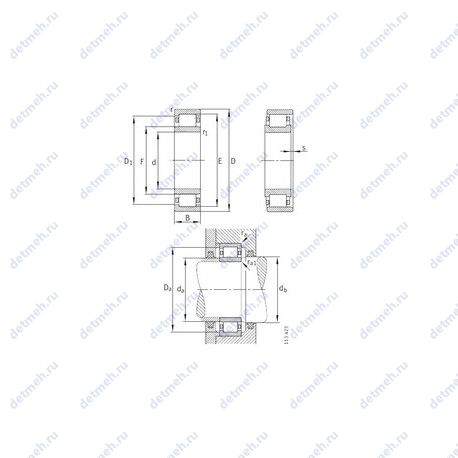

Таблица размеров и характеристик подшипника NU2272-E-M1
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 5
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 15
- Размер сопряженных деталей (da min.): 386
- Размер сопряженных деталей (ra1 max.): 5
- Размер сопряженных деталей (Da max.): 624
- Размер (D1): 562 мм.
- Уплотнение: нет
- Граничная нагрузка по усталости (Pu): 520
- Размер сопряженных деталей (db min): 432
- Размер сопряженных деталей (da max): 424
- Размер (r1 min.): 6 мм
- Количество дорожек качения: 1
Габаритные и посадочные размеры:
- Наружный диаметр (E): 588 мм.
- Внутренний диаметр (F): 428 мм.
- Радиус наружней фаски: 6 мм.
- Масса: 254 кг
- Ширина наружной обоймы (C): 170 мм.
- Ширина (высота) (B): 170 мм.
- Внешний диаметр: 650. мм
- Внутренний диаметр: 360. мм
Пропускная способность:
- Частота вращения номинальная: 520 об/мин
- Частота вращения предельная: 1 400 об/мин
- Грузоподъемность статическая: 5700 кн
- Грузоподъемность динамическая: 3600 кн
Классификация:
- Основной тип: роликовый радиальный
- Нагрузка: радиальная
- Обозначение: nu2272-e-m1
- Тела качения: ролики
В таблице приведены основные размеры подшипника NU2272-E-M1, технические характеристики и номинальные значения.
Таблица модификаций подшипника NU2272-E-M1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NJ2272 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 360 | 650 | 170 | 256.6 |
| NU2272 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 360 | 650 | 170 | 250 |
| NUP2272 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 360 | 650 | 170 | 263.3 |
| NU 2272 MA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 360 | 650 | 170 | 250 |
| NU2272-E-TB-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. | 360 | 650 | 170 | 254 |
Модификации подшипника NU2272-E-M1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| R7207 | 360 | 650 | 170 |
