Роликовый подшипник NJ328-E-TVP2 + HJ328-E
Подшипник NJ328-E-TVP2 + HJ328-E — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 328, размер 140*3*62 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 140 мм
Наружный диаметр: 3 мм
Ширина: 62 мм
Масса: 20.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NJ328-E-TVP2 + HJ328-E
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

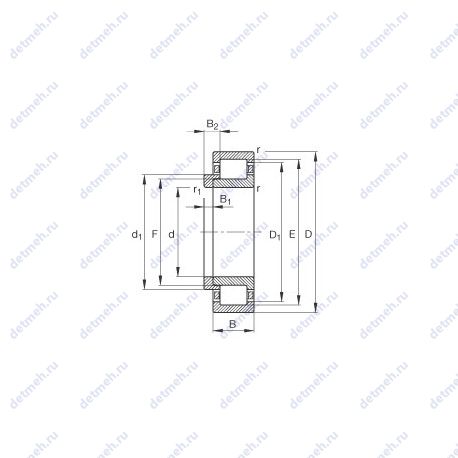

Прочие характеристики:
- s - 5.2 мм./осевое перемещение из среднего положения;
- Cr - 790000 n;
- C0r - 800000 n;
- Cur - 124000 n;
- nG - 2650 1/min;
- nB - 2200 1/min;
- Da max. - 283 мм.;
- F - 180 мм.;
- Размер (r) - 4 мм.;
- m - 20.5 kg;
- da min. - 157 мм.;
- E - 264 мм.;
- dc min. - 198 мм.;
- B1 - 15 мм.;
- B2 - 25 мм.;
- m1 - 2.03 kg;
- Размер (D1) - 251.7 мм.;
- Размер сопряженных деталей (ra max.) - 3 мм;
- Размер сопряженных деталей (da max) - 176 мм;
- Размер (r1 min.) - 4 мм;
- Размер (d1) - 195.4 мм.;
- Размеры. мм - 140x300x62;
Классификация:
- Условное обозначение. фасонное упорное кольцо - hj328-e;
- Основной тип - роликовый радиальный;
- Нагрузка - радиальная;
- Обозначение - nj328-e-tvp2 + hj328-e;
- Тела качения - ролики;
Габаритные и посадочные размеры:
- Наружный диаметр (D) - 300 мм;
- Внутренний диаметр (d) - 140 мм;
- Ширина (высота) (B) - 62 мм;
- Высота. мм - 62;
- Внешний диаметр - 300 мм;
- Внутренний диаметр - 140 мм;
В таблице приведены основные размеры подшипника NJ328-E-TVP2 + HJ328-E, технические характеристики и номинальные значения.
Таблица модификаций подшипника NJ328-E-TVP2 + HJ328-E
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| Q328 | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 62 | 24.5 |
| UK328 | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 97 | 23.9 |
| N 328 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 140 | 300 | 62 | 22.5 |
| NH328 | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 62 | 22.44 |
| UC328 | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 145 | 28.9 |
| QJ 328 | Шариковый подшипник с четырех-точечным контактом. | 140 | 300 | 62 | 24 |
| NU328R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 140 | 300 | 62 | 20.4 |
| NJ328R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 140 | 300 | 62 | 20.4 |
| NP 328 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 140 | 300 | 62 | 22.6 |
| N328EM | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 140 | 300 | 62 | 22.65 |
| NU328E | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 62 | 20.4 |
| NJ328E | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 62 | 20.94 |
| NF 328 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 140 | 300 | 62 | 22.5 |
| NJ 328 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 140 | 300 | 62 | 22.5 |
| NU 328 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 140 | 300 | 62 | 22.5 |
| N328 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 140 | 300 | 62 | 20.1 |
| NF328 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 62 | 21.7 |
| NH328 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 62 | 22.44 |
| UC328L3 | Механически обработанный сепаратор из легкого сплава. | 140 | 300 | 145 | 29.4 |
| NU328EM | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 62 | 22.76 |
| NUP 328 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 140 | 300 | 62 | 21.48 |
| NUP328E | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 62 | 21.48 |
| NP328 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 62 | 22.6 |
| NUP328R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 140 | 300 | 62 | 20.4 |
| UK328D1 | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 95 | 28.9 |
| NJ328EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 140 | 300 | 62 | 22.8 |
| UC328G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 140 | 300 | 145 | 28.5 |
| UK328L3 | Механически обработанный сепаратор из легкого сплава. | 140 | 300 | 97 | 23.9 |
| UC328D1 | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 145 | 28.5 |
| UCS328D1 | Роликовый радиальный цилиндрический подшипник, однорядный. | 140 | 300 | 145 | 29.2 |
| NUP328EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 140 | 300 | 62 | 22.8 |
| NU 328 W | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 140 | 300 | 62 | 19.2 |
| QJ 328 N2 | Шариковый подшипник с четырех-точечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. | 140 | 300 | 62 | 24 |
| NU328EG15 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 140 | 300 | 62 | 20.39 |
| N328-E-M6 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 140 | 300 | 62 | 22.5 |
| N328-E-M1 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 140 | 300 | 62 | 22.5 |
| NU328-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 140 | 300 | 62 | 22.5 |
| NJ328-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 140 | 300 | 62 | 22.5 |
| NU 328 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Штампованный сепаратор из стального листа. | 140 | 300 | 62 | 19.57 |
| NU 328 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 140 | 300 | 62 | 22.457 |
Модификации подшипника NJ328-E-TVP2 + HJ328-E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
