Роликовый подшипник NP3868

Подшипник NP3868 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 3868, размер 340*420*60 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 340 мм
Наружный диаметр: 420 мм
Ширина: 60 мм
Масса: 21 кг

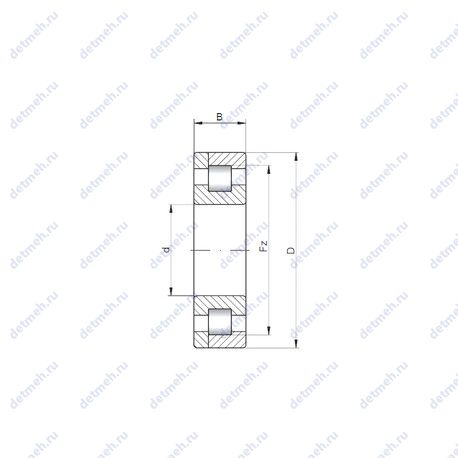

Подшипник NP3868 чертеж — Чертеж подшипника NP3868

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NP3868

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - np3868;

Прочие характеристики:

Размеры. мм - 340x420x60;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 340 мм;
Внешний диаметр - 420 мм;
Высота. мм - 60;
Масса - 21 кг;
Ширина (высота) (B) - 60 мм;
Ширина наружной обоймы (C) - 60 мм;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - np3868;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 60 мм;
Ширина наружной обоймы (C) - 60 мм;
Масса - 21 кг;
Внутренний диаметр - 340 мм;
Внешний диаметр - 420 мм;
Высота. мм - 60;
Наружный диаметр (Ew) - 402 мм.;

Прочие характеристики:

Размеры. мм - 340x420x60;
Количество дорожек качения - 1;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 624 кн;
Грузоподъемность статическая - 1500 кн;
Частота вращения предельная при пластичной смазке - 1500 об/мин;
Частота вращения предельная при жидкой смазке - 2200 об/мин;

В таблице приведены основные размеры подшипника NP3868, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP3868

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N3868	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	340	420	60	18.1
NF3868	Роликовый радиальный подшипник, однорядный.	340	420	60	20
NJ3868	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	340	420	60	18.6
NU3868	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	420	60	18.1
NUP3868	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	340	420	60	19.1

Модификации подшипника NP3868 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NP3868

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NP3868	340	420	60	ISO
ISO	NP3868	340	420	60	ISO

Аналог подшипника NP3868 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
