Роликовый подшипник NP3248

Подшипник NP3248 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 3248, размер 240*440*160 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 240 мм
Наружный диаметр: 440 мм
Ширина: 160 мм
Масса: 120.2 кг

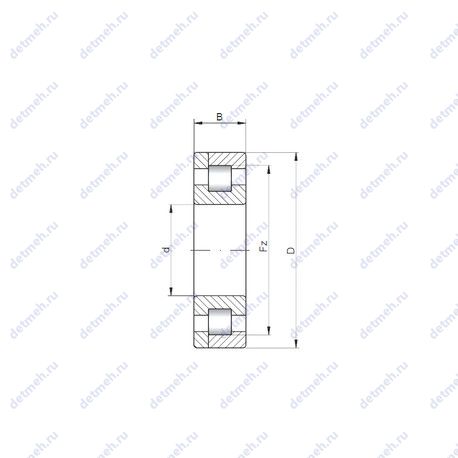

Подшипник NP3248 чертеж — Чертеж подшипника NP3248

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NP3248

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - np3248;

Прочие характеристики:

Размеры. мм - 240x440x160;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 240 мм;
Внешний диаметр - 440 мм;
Высота. мм - 160;
Масса - 120.2 кг;
Ширина (высота) (B) - 160 мм;
Ширина наружной обоймы (C) - 160 мм;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - np3248;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 160 мм;
Ширина наружной обоймы (C) - 160 мм;
Масса - 120.2 кг;
Внутренний диаметр - 240 мм;
Внешний диаметр - 440 мм;
Высота. мм - 160;
Наружный диаметр (Ew) - 385 мм.;

Прочие характеристики:

Размеры. мм - 240x440x160;
Количество дорожек качения - 1;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 1950 кн;
Грузоподъемность статическая - 3460 кн;
Частота вращения предельная при пластичной смазке - 990 об/мин;
Частота вращения предельная при жидкой смазке - 1500 об/мин;

В таблице приведены основные размеры подшипника NP3248, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP3248

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N3248	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	240	440	160	107
NF3248	Роликовый радиальный подшипник, однорядный.	240	440	160	115
NJ3248	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	240	440	160	109.81
NU3248	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	240	440	160	107
NUP3248	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	240	440	160	112.67

Модификации подшипника NP3248 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NP3248

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NP3248	240	440	160	ISO
ISO	NP3248	240	440	160	ISO

Аналог подшипника NP3248 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
