Роликовый подшипник NP3352

Подшипник NP3352 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 3352, размер 260*540*206 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 260 мм
Наружный диаметр: 540 мм
Ширина: 206 мм
Масса: 261 кг

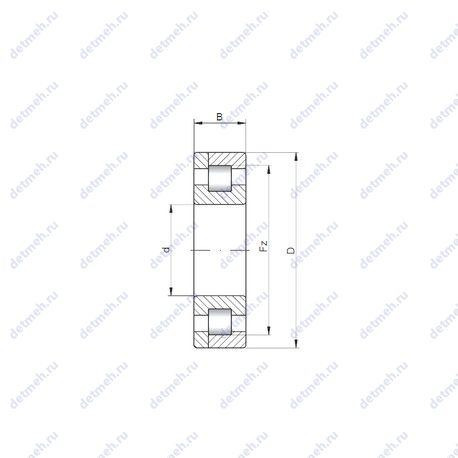

Подшипник NP3352 чертеж — Чертеж подшипника NP3352

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NP3352

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - np3352;

Прочие характеристики:

Размеры. мм - 260x540x206;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 260 мм;
Внешний диаметр - 540 мм;
Высота. мм - 206;
Масса - 261 кг;
Ширина (высота) (B) - 206 мм.;
Ширина наружной обоймы (C) - 206 мм.;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - np3352;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 206 мм.;
Ширина наружной обоймы (C) - 206 мм.;
Масса - 261 кг;
Внутренний диаметр - 260 мм;
Внешний диаметр - 540 мм;
Высота. мм - 206;
Наружный диаметр (Ew) - 464 мм.;

Прочие характеристики:

Размеры. мм - 260x540x206;
Количество дорожек качения - 1;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 2940 кн;
Грузоподъемность статическая - 4790 кн;
Частота вращения предельная при пластичной смазке - 790 об/мин;
Частота вращения предельная при жидкой смазке - 1200 об/мин;

В таблице приведены основные размеры подшипника NP3352, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP3352

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N3352	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	260	540	206	232
NF3352	Роликовый радиальный подшипник, однорядный.	260	540	206	251
NJ3352	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	260	540	206	238.1
NU3352	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	260	540	206	232
NUP3352	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	260	540	206	244.29

Модификации подшипника NP3352 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NP3352

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NP3352	260	540	206	ISO
ISO	NP3352	260	540	206	ISO

Аналог подшипника NP3352 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
