Роликовый подшипник NNF5030X V

Подшипник NNF5030X V — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 5030, размер 150*210*80 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 150 мм
Наружный диаметр: 210 мм
Ширина: 80 мм
Масса: 8.4 кг

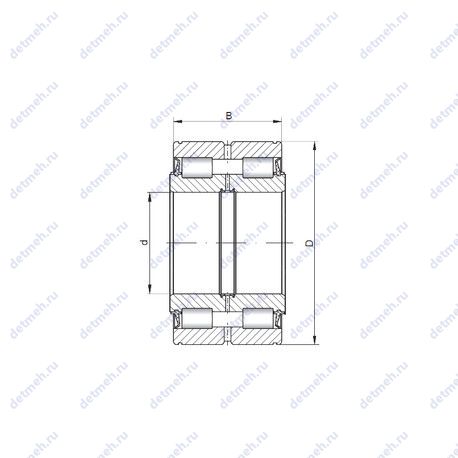

Подшипник NNF5030X V чертеж — Чертеж подшипника NNF5030X V

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника NNF5030X V

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

Высота. мм - 80;
Внутренний диаметр - 150 мм;
Внешний диаметр - 210 мм;
Масса - 8.4 кг;
Ширина (высота) (B) - 80 мм;
Ширина наружной обоймы (C) - 80 мм;

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - nnf5030x v;
Нагрузка - радиальная;

Прочие характеристики:

Размеры. мм - 150x210x80;
Количество дорожек качения - 2;
Уплотнение - нет;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 80 мм;
Масса - 8.4 кг;
Внутренний диаметр - 150 мм;
Внешний диаметр - 210 мм;
Высота. мм - 80;
Ширина (высота) (B) - 80 мм;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - nnf5030x v;
Основной тип - роликовый радиальный;

Прочие характеристики:

Размеры. мм - 150x210x80;
Количество дорожек качения - 2;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 465 кн;
Грузоподъемность статическая - 920 кн;
Частота вращения предельная при пластичной смазке - 420 об/мин;
Частота вращения предельная при жидкой смазке - 700 об/мин;

В таблице приведены основные размеры подшипника NNF5030X V, технические характеристики и номинальные значения.

Таблица модификаций подшипника NNF5030X V

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
E5030	Подшипник с цементованными роликами и кольцами.	150	225	100	13.5
RS-5030	Подшипники с двойными защитными шайбами (без возможности смазки) с широким внутренним кольцом, используемые в резиновых блоках корпусов..	150	225	100	13.7
E5030NR	Подшипник с цементованными роликами и кольцами. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	150	225	100	13.5
DC5030N	Канавка под стопорное кольцо на наружном кольце подшипника.	150	225	100	13.9
DC5030NR	Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	150	225	100	13.9
NNF5030 V	Бессепараторный подшипник.	150	225	100	13.3
RS-5030NR	Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. Подшипники с двойными защитными шайбами (без возможности смазки) с широким внутренним кольцом, используемые в резиновых блоках корпусов..	150	225	100	13.7
E5030NRNT	Подшипник с цементованными роликами и кольцами. Канавка под стопорное кольцо на наружном кольце подшипника. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. Механически обработанный сепаратор из текстолита.	150	225	100	13.5
SL04 5030	Специальный шариковый подшипник.	150	225	100	13.3
SL18 5030	Специальный шариковый подшипник.	150	225	100	13.3
NNCF5030V	Бессепараторный подшипник.	150	225	100	13.3
SL04-5030NR	Специальный шариковый подшипник. Проточка и стопорное кольцо на наружном кольце. Внутреннее кольцо с сепаратором не совместимо с другим наружным кольцом. Канавка под стопорное кольцо на наружном кольце подшипника.	150	225	100	14.6
NAS 5030ZZNR	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитная металлическая шайба типа Z с одной стороны и канавка под стопорное кольцо на наружной поверхности с противоположной стороны подшипника, с стопорным кольцом.	150	225	100	13.5
NAS 5030UUNR	Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	150	225	100	13.5
SL04-5030LLN	Специальный шариковый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. Механически обработанный сепаратор из легкого сплава.	150	225	100	13.2
NNCF 5030 CV	Бессепараторный подшипник.	150	225	100	13.3
NNF5030-2LS-V	Уплотнения типа LS с двух сторон подшипника. Бессепараторный подшипник.	150	225	100	13.3
SL04-5030LLNR	Специальный шариковый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. Механически обработанный сепаратор из легкого сплава.	150	225	100	13.6
NNF 5030 ADA-2LSV	Уплотнения типа LS с двух сторон подшипника. Бессепараторный подшипник. На наружном кольце широкие канавки под стопор, удерживающее кольцо соединяет части разъемного внутреннего кольца . Неразборный двухрядный полносепараторный подшипник..	150	225	100	13.5

Модификации подшипника NNF5030X V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NNF5030X V

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NNF5030X V	150	210	80	ISO
ISO	NNF5030X V	150	210	80	ISO

Аналог подшипника NNF5030X V — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
SL04150-PP	150	210	80
SL04 150	150	210	80
NNF150-2LS-V	150	210	80
319430 DA-2LS	150	210	80
